قناة عالية عزل إدارة الطلب على المياه SC / UPC موصل للألياف البصرية مكبر للصوت
تفاصيل المنتج:
مكان المنشأ: | الصين |
اسم العلامة التجارية: | FOCABLE |
إصدار الشهادات: | ISO Certificate and RoHS |
رقم الموديل: | 1310 / 1550nm إدارة الطلب على المياه |
شروط الدفع والشحن:
الحد الأدنى لكمية: | 10pcs |
---|---|
تفاصيل التغليف: | مربع 1pcs / نفطة |
شروط الدفع: | T / T ، ويسترن يونيون |
القدرة على العرض: | 10000pcs/month |
معلومات تفصيلية |
|||
الطول الموجي: | 1310NM و1550nm | رابط: | SC / APC، SC / UPC، FC / APC، FC / UPC، LC، ST |
---|---|---|---|
ليف نوع: | 250um، 900um، 2mm في، 3MM | طول الألياف: | 1M، 2M، أو حسب طلب الزبون |
تسليط الضوء: | CWDM معدد,مرشح إدارة الطلب على المياه |
منتوج وصف

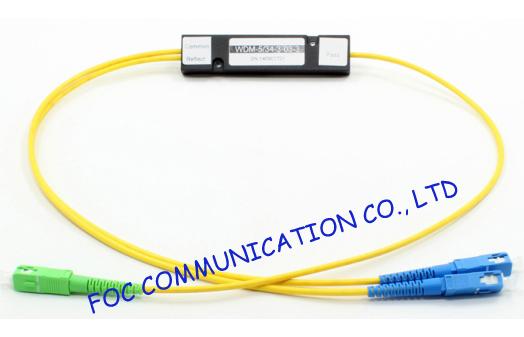

قناة عالية عزل WDM SC / UPC الموصل للألياف البصرية مكبر للصوت
الطول الموجي شعبة معدد (WDM) هو الجهاز الذي يستخدم عدة المازر البصرية لنقل شعاع متعددة من أطوال موجية مختلفة من تكنولوجيا الليزر من خلال واحد من الألياف. تنتقل كل إشارة في قناة فريدة من نوعها بعد البيانات (النص والصوت والفيديو وهلم جرا) التضمين. WDM يمكن أن تزيد من البنية التحتية من الألياف الموجودة لشركات الهاتف وشركات أخرى.
DWDM (الطول الموجي الكثيف مضاعفة تقسيم) نظام يمكن أن تدعم أكثر من 150 أطوال موجية مختلفة من شعاع الضوء المرسل في وقت واحد، ولكل شعاع بلغت ذروتها في معدلات البيانات 10GB / ثانية. ويوفر هذا النظام لنقل البيانات على معدل 1TB / ثانية ولكن الكابل هو أصغر من شعرة الإنسان.
تقسيم الطول الموجي التكنولوجيا المتنوعة كمفهوم النظام، وهناك 3 طرق، والطول الموجي مضاعفة تقسيم في 1310 نانومتر و 1550 نانومتر الطول الموجي، CWDM (الخشنة الطول الموجي بالتقسيم) وDWDM (الكثيفة مضاعفة تقسيم الطول الموجي).
الميزات
انخفاض خسارة الإدراج
تمرير الفرقة واسعة
عالية قناة العزلة
استقرار وموثوقية عالية
الايبوكسي الحرة على مسار بصري
تطبيقات
مراقبة خط
شبكة WDM
اتصالات
تطبيق الخلوي
الألياف البصرية مكبر للصوت
الوصول إلى شبكة الاتصال
مواصفات
الطول الموجي التشغيل (نانومتر) | 1260 ~ 1620 | |
مركز دقة الطول الموجي (نانومتر) | ± 0.5 | |
قناة تباعد (س.خ) | 20 | |
قناة نطاق عالي (@ -0.5dB عرض النطاق الترددي). (س.خ) | > 13 | |
فقدان الإدراج (ديسيبل) | تعكس القناة | ≤0.6 |
قناة ممر | ≤0.4 | |
فقدان الإدراج تباين (ديسيبل) | <0.3 | |
قناة تموج | <0.3 | |
العزلة (ديسيبل) | المجاور | > 30 |
غير مجاور | > 40 | |
الإدراج حساسية فقدان الحرارة (ديسيبل / ℃) | <0.005 | |
الاستقطاب خسارة التابعة (ديسيبل) | <0.1 | |
تشتت وضع الاستقطاب (ملاحظة) | <0.1 | |
الاتجاهية (ديسيبل) | > 50 | |
عودة الخسارة (ديسيبل) | > 45 | |
الحد الأقصى التعامل مع السلطة (ميغاواط) | 300 | |
درجة حرارة التشغيل (℃) | -20 ~ + 70 | |
درجة حرارة التخزين (℃) | -40 ~ + 85 | |
البعد الحزمة (مم) | ¢ 5.5 * L34 (L38 لأنبوب فضفاضة 900um) |
ملاحظة: جميع البيانات أعلاه لا تشمل الموصلات.
معلومات الطلبية
CWDM | |||||
قناة التباعد | القناة ممر | نوع الألياف | الألياف طول | الموصل | |
C = CWDM الشبكة | 27 = 1270nm ...... 47 = 1470nm 49 = 1490nm ...... 61 = 1610nm | 1 = الألياف العارية 2 = 900um أنبوب فضفاض | 1 = 1M 2 = 2M 3 = حسب الطلب | 0 = بلا 1 = FC / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST 6 = LC |
نحن يمكن ان تنتج WDM بما في ذلك ما يلي:
جهاز CWDM، وحدة CWDM، 1310/1550 تصفية WDM، 1310/1490 / 1550nm تصفية WDM، 850 / 1310NM تصفية WDM، 980 / 1550nm تصفية WDM
جهاز DWDM، 100G DWDM الوحدة، 200G DWDM الوحدة
وحدة OADM (إضافة / إسقاط)
وحدة AWG الحرارية، Athermal AWG الوحدة
