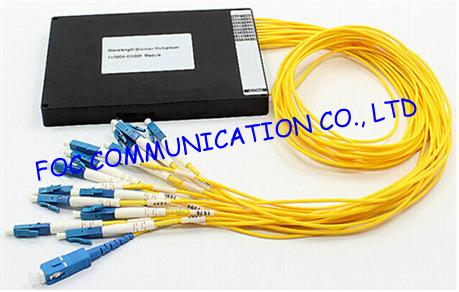

4/8/16/18 قناة CWDM شعبة الطول الموجي معدد وحدة Passband على نطاق واسع
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | FOCABLE |
| إصدار الشهادات: | ISO Certificate and RoHS |
| رقم الموديل: | 18 CWDM وحدة القناة |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 10pcs |
|---|---|
| تفاصيل التغليف: | مربع 1PCS/نفطة |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | 10000pcs/month |
|
معلومات تفصيلية |
|||
| الطول الموجي: | 1270-1610nm | رابط: | بدون موصل |
|---|---|---|---|
| ليف نوع: | 2.0mm | طول الألياف: | 1M |
| تسليط الضوء: | cwdm multiplexer,DWDM |
||
منتوج وصف
4/8/16/18 قناة CWDM وحدة Passband واسعة لشبكات الألياف البصرية
لجنة مسؤولي المنتدى COMMUNICATION CO.، LTD يوفر مجموعة شاملة من مكونات إدارة الطلب على المياه السلبي لتناسب كل تطبيق. لدينا صناعات تشكيلة واسعة من إدارة الطلب على المياه، CWDM، DWDM والمرشحات OADM لبيئات داخلية وخارجية.
وقد صممت جميع وحدات للوفاء التام ITU G.694.1، الاتحاد الدولي للاتصالات G.694.2 ومتطلبات الاتحاد الدولي للاتصالات G.695. يمكننا أن نقدم مجموعة منتجاتها تعادل سيسكو سيستمز 2nd جيل من أجهزة CWDM السلبية ويوفر بديلا فعالا من حيث التكلفة لمشغلي الشبكات.
الميزات
منخفض فقدان الإدراج
تمرير الفرقة واسعة
عزل عالي القناة
استقرار وموثوقية عالية
على مسار بصري خالية من الايبوكسي
التطبيقات
قناة إضافة / قطرة
شبكة DWDM
التوجيه الطول الموجي
الألياف الضوئية مكبر للصوت
نظام الألياف البصرية الكيبل التلفزيوني
مواصفات الأداء
معامل | قناة 4 | 8 قنوات | 16 قناة | ||||||||||||
مسك الغزال | Demux | مسك الغزال | Demux | مسك الغزال | Demux | ||||||||||
قناة الطول الموجي (نانومتر) | 1270-1610 | ||||||||||||||
مركز دقة الطول الموجي (نانومتر) | ± 0.5 | ||||||||||||||
قناة تباعد (س.خ) | 20 | ||||||||||||||
قناة Passband (@ -0.5dB عرض النطاق الترددي (س.خ) | > 13 | ||||||||||||||
فقدان الإدراج (ديسيبل) | ≤1.6 | ≤2.5 | ≤4. 5 | ||||||||||||
قناة التوحيد (ديسيبل) | ≤0.6 | ≤1.0 | ≤1.5 | ||||||||||||
العزلة (ديسيبل) | المجاور | N / A | > 30 | N / A | > 30 | N / A | > 30 | ||||||||
غير مجاور | N / A | > 40 | N / A | > 40 | N / A | > 40 | |||||||||
قناة تموج (ديسيبل) | <0.3 | ||||||||||||||
فقدان الإدراج درجة الحرارة حساسية (ديسيبل / ℃) | <0.005 | ||||||||||||||
الطول الموجي درجة الحرارة يتحول (نانومتر / ℃) | <0.002 | ||||||||||||||
الاستقطاب فقدان تابع (ديسيبل) | <0.1 | <0.1 | <0.1 | ||||||||||||
الاستقطاب وضع التشتت | <0.1 | ||||||||||||||
الاتجاهية (ديسيبل) | > 50 | ||||||||||||||
عودة الخسارة (ديسيبل) | > 45 | ||||||||||||||
أقصى قدر من التعامل مع السلطة (ميغاواط) | 300 | ||||||||||||||
درجة حرارة التشغيل (℃) | -5 ~ + 75 | ||||||||||||||
درجة حرارة التخزين (℃) | -40 ~ + 85 | ||||||||||||||
البعد الحزمة (مم) | L100 خ W80 العاشر H10 | L142 العاشر W102 العاشر H14.5 | |||||||||||||
المواصفات قد تتغير دون إشعار
أعلى المواصفات هي للجهاز بدون موصل.
معلومات الطلبية
CWDM | X | XX | X | XX | X | X | X |
قناة التباعد | عدد القنوات | ترتيب | قناة 1 | نوع الألياف | الألياف طول | في / خارج الموصل | |
C = CWDM الشبكة | 04 = 4-CH | M = مسك الغزال | 27 = 1270nm | الألياف 1 = باري | 1 = 1M | 0 = بلا |
فإننا يمكن أن تنتج إدارة الطلب على المياه بما في ذلك ما يلي:
جهاز CWDM، وحدة CWDM، 1310/1550 تصفية إدارة الطلب على المياه، 1310/1490 / 1550nm تصفية إدارة الطلب على المياه، 850 / 1310NM تصفية إدارة الطلب على المياه، 980 / 1550nm تصفية إدارة الطلب على المياه
جهاز DWDM، 100G DWDM الوحدة، 200G DWDM الوحدة
وحدة OADM (إضافة / قطرة)
وحدة AWG الحرارية، Athermal AWG الوحدة
4، 8، 16، 18 وحدة قناة كودم OADM
8 + 1 قناة الخشن بتقسيم طول الموجة وحدة معدد
