SC APC موصل شعبة الطول الموجي البصرية معدد انخفاض خسارة الإدراج
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | FOCABLE |
| إصدار الشهادات: | ISO Certificate and RoHS |
| رقم الموديل: | 1310 / 1550nm إدارة الطلب على المياه |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 10pcs |
|---|---|
| تفاصيل التغليف: | مربع 1pcs / نفطة |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | 10000pcs/month |
|
معلومات تفصيلية |
|||
| الطول الموجي: | 1310NM و1550nm | رابط: | SC / APC، SC / UPC، FC / APC، FC / UPC، LC، ST |
|---|---|---|---|
| ليف نوع: | 250um، 900um، 2mm في، 3MM | طول الألياف: | 1M، 2M، أو حسب طلب الزبون |
| تسليط الضوء: | DWDM,مرشح إدارة الطلب على المياه |
||
منتوج وصف

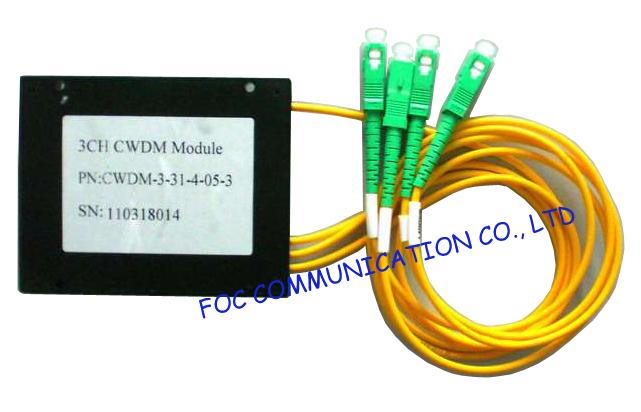

SC APC موصل شعبة الطول الموجي البصرية معدد انخفاض خسارة الإدراج
الطول الموجي شعبة معدد (WDM) هو الجهاز الذي يستخدم متعددة المازر البصرية لنقل شعاع متعددة من أطوال موجية مختلفة من تكنولوجيا الليزر من خلال واحد من الألياف. تنتقل كل إشارة في قناة فريدة من نوعها بعد البيانات (النص والصوت والفيديو وهلم جرا) التضمين. إدارة الطلب على المياه يمكن أن تزيد من البنية التحتية من الألياف الموجودة لشركات الهاتف وشركات أخرى.
DWDM (الطول الموجي الكثيف مضاعفة تقسيم) نظام يمكن أن تدعم أكثر من 150 أطوال موجية مختلفة من شعاع الضوء المرسل في وقت واحد، وكل شعاع بلغت ذروتها في معدلات البيانات 10GB / ثانية. ويوفر هذا النظام لنقل البيانات على معدل 1TB / ثانية ولكن الكابل هو أصغر من شعرة الإنسان.
تقسيم الطول الموجي التكنولوجيا المتنوعة كمفهوم النظام، وهناك 3 طرق، والطول الموجي مضاعفة تقسيم في 1310 نانومتر و 1550 نانومتر الطول الموجي، CWDM (الخشنة الطول الموجي بالتقسيم) وDWDM (الكثيفة مضاعفة تقسيم الطول الموجي).
الميزات
انخفاض خسارة الإدراج
تمرير الفرقة واسعة
عالية قناة العزلة
استقرار وموثوقية عالية
الايبوكسي الحرة على مسار بصري
التطبيقات
مراقبة خط
شبكة WDM
اتصالات
تطبيق الخلوي
الألياف البصرية مكبر للصوت
الوصول إلى شبكة الاتصال
مواصفات
الطول الموجي التشغيل (نانومتر) | 1260 ~ 1620 | |
مركز دقة الطول الموجي (نانومتر) | ± 0.5 | |
قناة تباعد (س.خ) | 20 | |
قناة Passband (@ -0.5dB عرض النطاق الترددي). (س.خ) | > 13 | |
فقدان الإدراج (ديسيبل) | تعكس قناة | ≤0.6 |
قناة ممر | ≤0.4 | |
فقدان الإدراج تباين (ديسيبل) | <0.3 | |
قناة تموج | <0.3 | |
العزلة (ديسيبل) | المجاور | > 30 |
غير مجاور | > 40 | |
الإدراج حساسية فقدان الحرارة (ديسيبل / ℃) | <0.005 | |
الاستقطاب خسارة التابعة (ديسيبل) | <0.1 | |
تشتت وضع الاستقطاب (ملاحظة) | <0.1 | |
الاتجاهية (ديسيبل) | > 50 | |
عودة الخسارة (ديسيبل) | > 45 | |
الحد الأقصى التعامل مع السلطة (ميغاواط) | 300 | |
درجة حرارة التشغيل (℃) | -20 ~ + 70 | |
درجة حرارة التخزين (℃) | -40 ~ + 85 | |
البعد الحزمة (مم) | ¢ 5.5 * L34 (L38 لأنبوب فضفاضة 900um) | |
ملاحظة: جميع البيانات أعلاه لا تشمل الموصلات.
معلومات الطلبية
CWDM | |||||
قناة التباعد | القناة ممر | نوع الألياف | الألياف طول | الموصل | |
C = CWDM الشبكة | 27 = 1270nm ...... 47 = 1470nm 49 = 1490nm ...... 61 = 1610nm | 1 = الألياف العارية 2 = 900um أنبوب فضفاض | 1 = 1M 2 = 2M 3 = حسب الطلب | 0 = بلا 1 = FC / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST 6 = LC |
