شبكة FTTH 3302XR 2.0A مقياس انعكاس المجال البصري

شبكة FTTH 3302XR 2.0A مقياس انعكاس المجال البصري

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: FOCABLE
إصدار الشهادات: RoHS Compliant, ISO Certificate
رقم الموديل: OTDR 3302XR

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 قطع
تفاصيل التغليف: 1 قطعة / صندوق
شروط الدفع: ويسترن يونيون ، T / T
القدرة على العرض: 5000PCS / شهر
افضل سعر اتصل

معلومات تفصيلية

نوع: محمول باليد النطاق الديناميكي: 50 ديسيبل
أوضاع الاختبار: شاشة تعمل باللمس وعملية مفتاح الاختصار شاشات الكريستال السائل: شاشة LCD متقدمة مضادة للانعكاس
تسليط الضوء:

15v عاكس المجال البصري

,

جهاز بصري 70Wh otdr

منتوج وصف

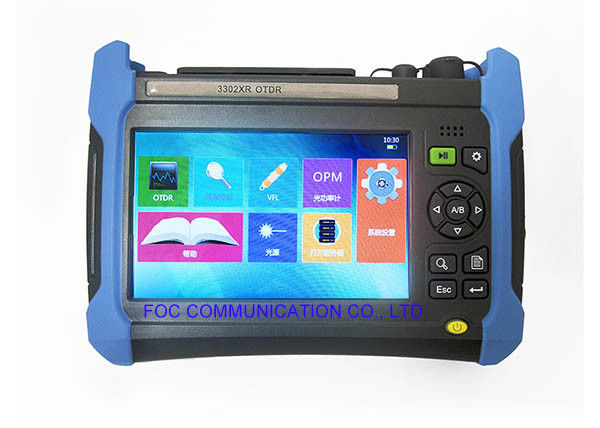

OTDR (مقياس الانعكاس البصري لمجال الوقت) 3302XR لشبكة FTTH لتحديد موقع نقطة الخطأ

معلومات عامة



OTDR is a high performance measuring instrument with multifunction designed for testing FTTx network. OTDR هو أداة قياس عالية الأداء مع متعددة الوظائف مصممة لاختبار شبكة FTTx. It's mainly used to measure the physical characteristics of optical fiber under test, such as the length,the transmission loss and the splice loss etc.. It can also locate the faults or breaks of optical fiber. يتم استخدامه بشكل أساسي لقياس الخصائص الفيزيائية للألياف الضوئية قيد الاختبار ، مثل الطول وخسارة الإرسال وفقدان الوصلة وما إلى ذلك. ويمكنه أيضًا تحديد عيوب أو فواصل الألياف الضوئية. It's widely applied in the manufacture, construction and maintenance in optical fiber communication system. يتم تطبيقه على نطاق واسع في التصنيع والبناء والصيانة في نظام اتصالات الألياف الضوئية.


يمكن أيضًا تجهيز 3302XR OTDR بمقياس الطاقة الضوئية ومصدر الضوء وموقع العطل البصري (VFL) ووظيفة الكشف عن الاهتزاز.





دلائل الميزات

  • نطاق ديناميكي كبير 50 ​​ديسيبل ، ونقطة أخذ بيانات 256 كيلوبايت ، قادرة على اختبار شبكة اتصالات متعددة الفروع لمسافات طويلة.
  • وظيفة التحليل ثنائي الاتجاه وتحليل الانحناء الكلي.
  • 0.8m منطقة عمياء الحدث القصير جدا ، من السهل اختبار الطائر الألياف البصرية.
  • دقة أخذ عينات بحجم 2.5 سم على الأقل لتحديد نقاط الحدث بدقة.
  • PON وظيفة الاختبار عبر الإنترنت.
  • وظيفة اختبار متكاملة متعددة الوحدات.
  • شاشة LCD متقدمة مضادة للانعكاس ، تضمن واجهة عرض واضحة ومرئية في البيئة الميدانية.
  • مجموعة متنوعة من أوضاع الاختبار ، وشاشة تعمل باللمس وتشغيل مفتاح الاختصار.
  • وظيفة مراقبة ألياف الاتصالات التلقائية.
  • المدمج في اختياري خطأ الضوء الأحمر البصرية (VFL) ، ومقياس الطاقة الضوئية ، مصدر الضوء ووحدات وظيفة كشف الوجه النهائي.
  • يمكن تغيير نوع موصل الإخراج البصري OTDR حسب الرغبة ، مما يضمن سهولة تنظيف الوجه النهائي.
  • وظيفة التحكم عن بعد.
  • وظيفة واجهة USB مزدوجة ، قرص USB خارجي ، وطابعة.
  • تم دعم تنسيقات الملفات Bellcore GR196 و SR-4731.
  • واجهة تشغيل متعددة اللغات.



التطبيقات

  • الصيانة في الاتصالات
  • صيانة الكيبل التلفزيوني
  • اختبار معمل الألياف البصرية
  • قياسات الألياف الضوئية الأخرى



التكوين القياسي لـ OTDR 3302XR

لا. اسم ملاحظة
1

3302 وحدة نمطية للحاسب المركزي

وحدة تحكم العرض

2 وحدة قياس انعكاس المجال الزمني 3302XR وحدة قياس OTDR
3 بطارية ليثيوم أيون أكثر من 70 وات في الساعة (مدمجة)
4 تجميع سلك الطاقة

مدخلات الجهد: 100-240 فولت ، 50-60 هرتز ، 2.0 أمبير ،

انتاج التيار الكهربائي 15V

4A الانتاج الحالي

5 دليل الاستخدام
6 شهادة المنتج
7 حزمة لينة خاصة المحمولة


خيارات OTDR 3302XR
الخيار رقم. اسم نموذج
3302 XR-01 قرص فلاش USB DT101G2 / 4 جيجابايت
3302 XR-02 بطاقة الذاكرة SQF Micro SD C10 MLC 8G (-40° C ~ 85 درجة مئوية)
3302 XR-03 كابل بيانات USB CSMUAMICB-2M
3302 XR-04 بطارية احتياطية HYLB-2130
3302 XR-05 محول LC SYA4-1038 (1.0)
3302 XR-06 محول SC SY155-003 (1.0)
3302 XR-07 محول ST SY155-004 (1.0)
3302 XR-08 VFL الطول الموجي: 650nm ± 20nm ، الطاقة:m2 ميجا واط
3302 XR-09 عداد الطاقة الضوئية الطول الموجي: 1200-1650 نانومتر ، النطاق: -70± 3 ديسبل
3302 XR-10 مصدر ضوء الطول الموجي هو نفسه وحدة OTDR ، الطاقة:≥-5 ديسيبل
3302 XR-11 صندوق المحتويات هندسة هندسية خاصة



شبكة FTTH 3302XR 2.0A مقياس انعكاس المجال البصري 0

شبكة FTTH 3302XR 2.0A مقياس انعكاس المجال البصري 1
