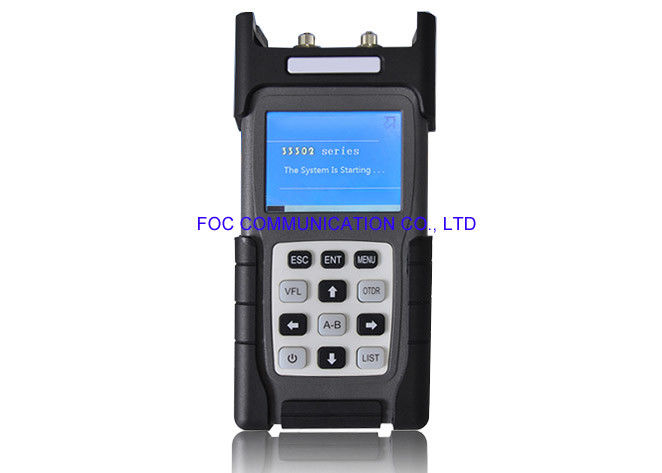

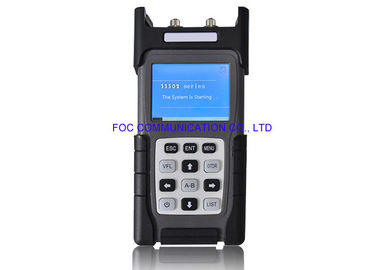

OTDR 3302 معدات اختبار بصري محمول 36dB
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | FOCABLE |
| إصدار الشهادات: | RoHS Compliant, ISO Certificate |
| رقم الموديل: | OTDR 3302 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| تفاصيل التغليف: | 1 قطعة / صندوق |
| شروط الدفع: | ويسترن يونيون ، T / T |
| القدرة على العرض: | 5000PCS / شهر |
|
معلومات تفصيلية |
|||
| نوع: | محمول باليد | النطاق الديناميكي: | 36 ديسبل |
|---|---|---|---|
| نطاق الاختبار: | 500 م ، 1 كم ، 2 كم ، 4 كم ، 8 كم ، 16 كم ، 32 كم ، 64 كم ، 128 كم | واجهة بصرية: | FC / UPC (SC قابلة للتبديل ، ST) |
| تسليط الضوء: | 36dB اختبار كابلات الألياف البصرية,4400mAh معدات اختبار الألياف |
||
منتوج وصف
يستخدم OTDR 3302 على نطاق واسع في الشبكة لقياس معلمات الألياف والكابلات الضوئية
معلومات عامة
OTDR المحمولة3302 يستخدم بشكل أساسي لقياس معلمات الألياف والكابلات الضوئية ، مثل الطول والخسارة وجودة الاتصال ، وما إلى ذلك. يمكن أن يدرك الموقع الدقيق لنقاط الأحداث ونقاط الخطأ ، ويمكن استخدامه على نطاق واسع في البناء واختبار الصيانة والإصلاح الطارئ لأنظمة اتصالات الألياف الضوئية وكذلك البحث والإنتاج وقياس الإنتاج للألياف والكابلات الضوئية وما إلى ذلك.
يمكن أن يوفر OTDR 3302 هذا أعلى أداء للحلول لتركيب وبناء شبكة الألياف الضوئية وما يليها من صيانة سريعة وفعالة واختبار استكشاف الأخطاء وإصلاحها.
دلائل الميزات
- منطقة عمياء الحدث القصير ، اختبار الطائر الألياف 5 م بسهولة.
- لديك أنواع متعددة من أوضاع الاختبار مثل الاختبار التلقائي ، والاختبار اليدوي واختبار المنطقة العمياء ، وما إلى ذلك.
- يتم الكشف عن الضوء والإنذار في الخط ، لتجنب إشارة الضوء من تلف الجهاز في الألياف البصرية المختبرة.
- المدمج في عالية الطاقة وظيفة الضوء الأحمر البصرية تحديد المواقع.
- يمكن لوظائف واجهة USB تحقيق نقل الملفات وإعداد نموذج التقرير بسرعة.
- من السهل استبدال موصل خرج الضوء العالمي ، وهو قادر على تحقيق مجموعة متنوعة من اختبارات الواجهة
- مؤشر ذكي لكمية البطارية الكهربائية ووظيفة إنذار الجهد المنخفض.
- مدة 10 ساعة طويلة ، مناسبة بشكل خاص لتطبيق البناء الميداني لفترة طويلة.
- يمكن أن يلبي اختيار الطول الموجي المتعدد والنطاق الديناميكي متطلبات أداء التكلفة المرتفعة للعميل إلى أقصى حد.
- المظهر الجميل وتصميم الهيكل.
- تصميم حماية خاص للصدفة ، متين وقادر على العمل في بيئة سيئة.
- أبسط واجهة تشغيل ، تشغيل مفتاح الاختصار ، سهل الاستخدام.
- التشغيل المزدوج لشاشة اللمس والمفاتيح.
- يمكن لبرنامج التحليل الذكي للغاية أن يحدد بدقة نقاط الخطأ والموصلات وحتى الانحناء الكلي.
- اللغة: اختيارات متعددة للغات ، مثل الصينية والإنجليزية وغيرها ، والتي يمكن تخصيصها وفقًا لمتطلبات العميل.
التطبيقات
- اختبار معمل الألياف البصرية
- قياسات الألياف الضوئية الأخرى
- الصيانة في الاتصالات
- صيانة الكيبل التلفزيوني
التكوين القياسي لـ OTDR 3302
| نموذج | 3302A | 3302B |
| نوع الألياف الضوئية | وضع فردي | |
| الطول الموجي المركزي | 1310 نانومتر / 1550 نانومتر (± 20 نانومتر) | |
| المدى الدينامي الأقصى (ديسيبل) | 36/35 | 30/28 |
| منطقة عمياء الحدث | 1.5 م | |
| المنطقة العمياء التوهين | 10 م | |
| نوع العرض | 3.5 بوصة ، LCD ملونة ، تعمل باللمس | |
| واجهة بصرية | FC / UPC (SC قابلة للتبديل ، ST) | |
| نطاق الاختبار | 500 م ، 1 كم ، 2 كم ، 4 كم ، 8 كم ، 16 كم ، 32 كم ، 64 كم ، 128 كم | |
| عرض النبض | 10،30،50،100،275،500،1000،5000،10000ns | |
| دقة النطاق | ± (1 م + فاصل أخذ العينات + 0.005٪ × المسافة) | |
| قياس التوهين | ± 0.05 ديسيبل / ديسيبل | |
| قياس الانعكاس | ± 4 ديسيبل | |
| مخزن البيانات | ≥ 1000 منحنى اختبار | |
| واجهة الاتصالات | يو اس بي | |
| وضع امدادات الطاقة | محول AC / DC: AC: 100V ~ 240V (1.5A) ، 50 / 60Hz DC: 18V إلى 20V (2A) حزمة بطارية ليثيوم أيون داخلية: 7.4V ، 4400mAh |
|
| وقت تشغيل البطارية | h 10 ساعات | |
| درجة حرارة التشغيل | -5 ℃ ～ 50 ℃ | |
| درجة حرارة التخزين | -20 ℃ ～ 70 ℃ | |
| الرطوبة النسبية | 0 ～ 95 ％ ، بدون تكاثف | |
| وزن | kg 1 كجم | |
| الصوت | 208 مم × 110 مم × 56 مم | |
خيارات OTDR 3302
| نموذج | يشمل |
| 3302 | الجهاز ، موصل FC / PC ، بطارية NiMH ، القرص المضغوط لبرنامج Trace Manager ، كابل البيانات (USB / RS-232) ، محول التيار المتردد ، حقيبة الحمل الناعمة ، بطاقة الضمان ، الدليل المرجعي السريع. |
