FC APC Fiber PLC Splitter Low PDL 1 × 2 محملة بالكامل لـ PON CATV
تفاصيل المنتج:
| Place of Origin: | China |
| اسم العلامة التجارية: | FOCABLE |
| إصدار الشهادات: | ISO Certification and RoHS Compliant |
| رقم الموديل: | 1 * 2 PLC Splitter Rack Mount Type |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 10 قطع |
|---|---|
| Packaging Details: | 1pcs/blister box |
| Payment Terms: | Western Union, T/T |
| القدرة على العرض: | 90000pcs / الشهر |
|
معلومات تفصيلية |
|||
| Fiber type: | G657A,0.9mm/2.0mm | Type: | rackmount type |
|---|---|---|---|
| Application: | FTTH FTTB FTTX PON CATV | Operating temperature: | -40℃ to 85℃ |
| Connector: | SC/LC/FC/ST | Product name: | Fiber Optic PLC spliter/Planar Lightwave Circuit Splitter |
| تسليط الضوء: | FC APC Fiber PLC Splitter,PON CATV Fiber PLC Splitter,منخفض PDL سلبي PLC الفاصل |
||
منتوج وصف

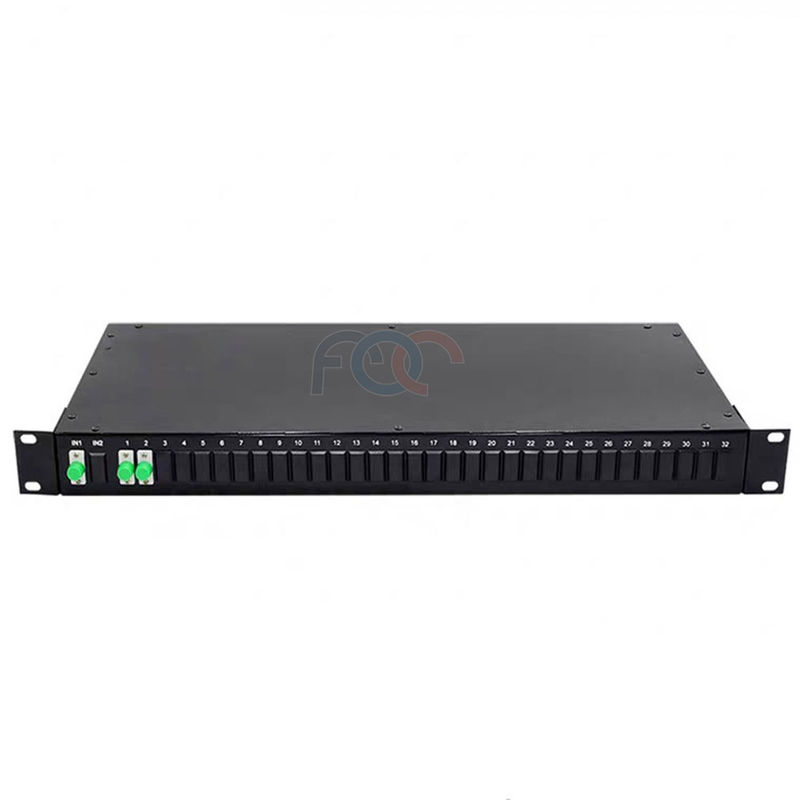

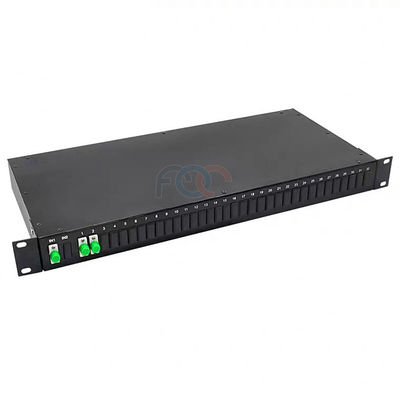

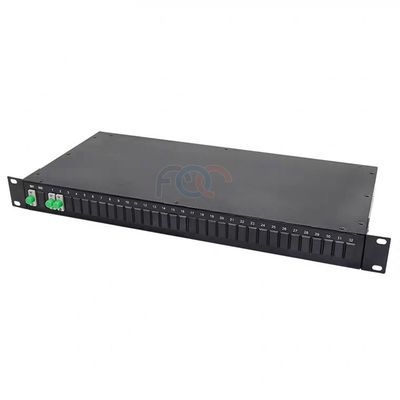

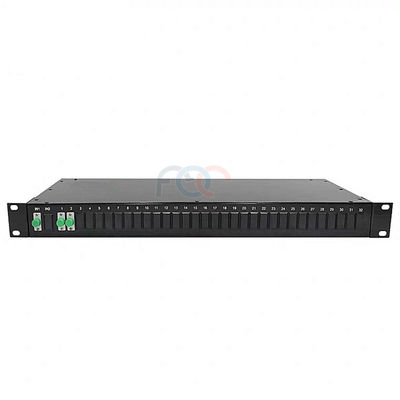

1U Rack Mount Fiber PLC Splitter 1 * 2 محملة بالكامل مع مقسم PLC ومحول FC / APC
1x32 PLC Splitter يقسم أو يجمع بين مدخلات إشارة واحدة إلى 32 مخرجات.
تستخدم مقسمات دائرة الموجة الضوئية المستوية (PLC) ، مقسمات PLC لتوزيع أو دمج الإشارات الضوئية.يعتمد جهاز تقسيم PLC على تقنية دائرة الموجة الضوئية المستوية ويوفر حل توزيع ضوء منخفض التكلفة مع عامل شكل صغير وموثوقية عالية.
تعد مقسمات 1xN PLC عملية محاذاة دقيقة لتقسيم مدخل (مداخل) بصرية واحدة إلى مخرجات بصرية متعددة بشكل موحد ، بينما تقسم مقسمات 2xN PLC مدخلات (مداخل) بصرية مزدوجة إلى مخرجات بصرية متعددة.FOC COMMUNICATION CO.، LTDيعرضتقسم PLC أداءً بصريًا فائقًا وثباتًا عاليًا وموثوقية عالية لتلبية متطلبات التطبيق المختلفة.
نحن نقدم مجموعة متنوعة من مقسمات نوع الحامل 1xN و 2xN PLC 1U و 2U ، بما في ذلك 1x2 ، 1x4 ، 1x8 ، 1x16 ، 1x32 ، 1x64 فاصل PLC من النوع المثبت على الرف و 2 × 2 ، 2 × 4 ، 2 × 8 ، 2 × 16 ، 2 × 32 ، 2 × 64 نوع حامل الرف PLC المقسمات.
سمات
انخفاض خسارة الإدراج
انخفاض PDL
خسارة عائد عالية
موحد تقسيم الطاقة
تصميم مضغوط
الطول الموجي التشغيلي الواسع
درجة حرارة تشغيل واسعة
استقرار بيئي وميكانيكي ممتاز
مؤهل بموجب Telcordia GR-1221 و GR-1209
التطبيقات
- الألياف حتى النقطة (FTTX)
- الألياف إلى المنزل (FTTH)
- شبكات بصرية سلبية (PON ، GEPON)
- شبكات المنطقة المحلية (LAN)
- تلفزيون الكابل (CATV)
- معدات اختبار
المواصفات البصرية
|
معامل |
وحدة |
المواصفات (P Grade) |
|||||
|
رقم القناة |
|
1 × 2 |
1 × 4 |
1 × 8 |
1 × 16 |
1 × 32 |
1 × 64 |
|
عملية الطول الموجي |
نانومتر |
1260 1650 |
|||||
|
خسارة الإدراج (الحد الأقصى) |
ديسيبل |
4.3 |
7.4 |
10.7 |
13.9 |
17.2 |
21.5 |
|
التوحيد (الحد الأقصى) |
ديسيبل |
0.5 |
0.8 |
1.0 |
1.4 |
1.6 |
2.0 |
|
الخسارة المعتمدة على الاستقطاب |
ديسيبل |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
تعويض الخساره |
ديسيبل |
≥50 |
|||||
|
الاتجاهية |
ديسيبل |
≥50 |
|||||
|
درجة حرارة التشغيل |
℃ |
-40 + 85 |
|||||
|
درجة حرارة التخزين |
℃ |
-40 + 85 |
|||||
|
معامل |
وحدة |
المواصفات (P Grade) |
|||||
|
رقم القناة |
|
2 × 2 |
2 × 4 |
2 × 8 |
2 × 16 |
2 × 32 |
2 × 64 |
|
عملية الطول الموجي |
نانومتر |
1260 1650 |
|||||
|
خسارة الإدراج (الحد الأقصى) |
ديسيبل |
4.3 |
7.6 |
11.0 |
14.8 |
17.9 |
21.5 |
|
التوحيد (الحد الأقصى) |
ديسيبل |
0.8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.0 |
|
الخسارة المعتمدة على الاستقطاب |
ديسيبل |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
تعويض الخساره |
ديسيبل |
≥50 |
|||||
|
الاتجاهية |
ديسيبل |
≥50 |
|||||
|
درجة حرارة التشغيل |
℃ |
-40 + 85 |
|||||
|
درجة حرارة التخزين |
℃ |
-40 + 85 |
|||||
ملاحظة: جميع البيانات الواردة أعلاه لا تشمل الموصلات.
معلومات الطلبية
|
PLC |
|
|
|
|
|
|
|
|
ميناء |
نوع الألياف |
مدخل |
انتاج | |
طول الضفيرة |
موصل |
|
|
0102 = 1 × 2 |
1 = G652D ، 2 = G657A |
L = 900 ميكرون أنبوب فضفاض ، S = 2.0 مم ، R = 3.0 مم ، 0 = محول |
L = 900 ميكرون أنبوب فضفاض ، S = 2.0 مم ، R = 3.0 مم ، 0 = محول |
05-20 = 0.5-2.0 م ، 0 = محول ، X = أخرى |
FU = FC / UPC ، FA = FC / APC ، SU = SC / UPC ، SA = SC / APC ، ST = ST / UPC ، LU = LC / UPC ، LA = LC / APC ، 00 = لا شيء ، X = أخرى |
يمكننا إنتاج العديد من المسلسلات من مقسمات PLC بما في ذلك:
1 × 2 ، 1 × 4 ، 1 × 8 ، 1 × 16 ، 1 × 32 ، 1 × 64 ، 2 × 4 ، 2 × 8 ، 2 × 16 ، 2 × 32 ، 2 × 64 مع الحزمة التالية
سلسلة الألياف العارية
حزمة أنبوب فضفاض صغير
نوع وحدة ABS
نوع صندوق LGX
لوحة التصحيح Rack Mount لتطبيق PON.
لوحة التصحيح المثبتة على الحائط لتطبيق PON
نوع إغلاق لصق الألياف البصرية المضمنة
منتصب نوع إغلاق لصق الألياف البصرية
