CATV LAN LSZH Fiber PLC Splitter Patch Panel SC APC Rack Mount
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | FOCABLE |
| إصدار الشهادات: | ISO Certification and RoHS Compliant |
| رقم الموديل: | لوحة التصحيح الفاصل 1 * 32 PLC |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 10 قطع |
|---|---|
| تفاصيل التغليف: | 1 قطعة / صندوق كرتوني |
| شروط الدفع: | ويسترن يونيون ، تي / تي |
| القدرة على العرض: | 90000pcs / الشهر |
|
معلومات تفصيلية |
|||
| Fiber Type: | G.657A | Cable Material: | LSZH |
|---|---|---|---|
| Tube: | bare fiber, 0.9mm, 2.0mm, 3.0mm | Connector Type: | SC/UPC, SC/APC, FC/UPC, FC/APC, LC/UPC, LC/APC |
| Port: | 1*2, 2*2, 1*4, 2*4, 1*8, 2*8, 1*16, 2*16, 1*32, 2*32, 1*64, 2*64 | Pigtail Length: | 0.5M, 1.0M, 1.5M |
| تسليط الضوء: | LSZH Fiber PLC Splitter,CATV LAN Fiber PLC Splitter,SC APC Rack Mount PLC Splitter |
||
منتوج وصف

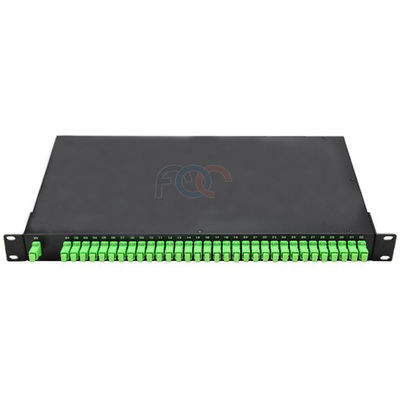

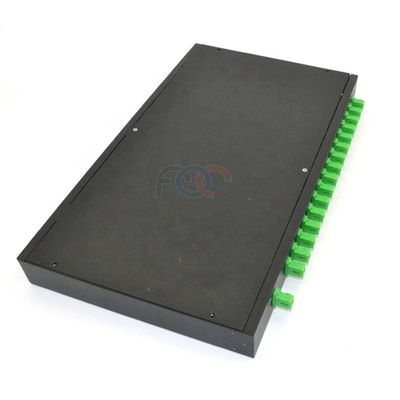

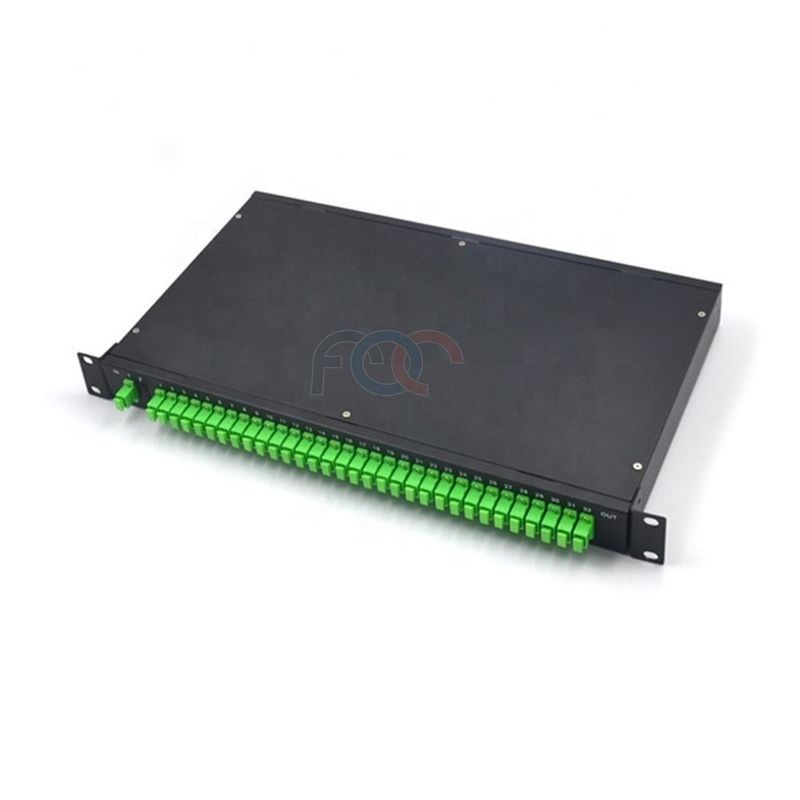

لوحة التصحيح الليفي PLC الفاصل على الرف SC / APC مع 1 قطعة من 1 * 32 الفاصل
تستخدم مقسمات PLC (دائرة الموجة الضوئية المستوية) لتوزيع أو دمج الإشارات الضوئية.إنه يعتمد على تقنية دائرة الموجة الضوئية المستوية ويوفر حل توزيع ضوء منخفض التكلفة مع عامل شكل صغير وموثوقية عالية.
Rack Mount PLC Splitter هو الفاصل المعبأ في لوحة تصحيح الألياف البصرية المثبتة على الرف.يخزن الكابل الإضافي ، مقاوم للغبار ويسهل تركيبه وصيانته.
تعد مقسمات 1xN PLC عملية محاذاة دقيقة لتقسيم مدخل (مداخل) بصرية واحدة إلى مخرجات بصرية متعددة بشكل موحد ، بينما تقسم مقسمات 2xN PLC مدخلات (مداخل) بصرية مزدوجة إلى مخرجات بصرية متعددة.توفر مقسمات PLC الخاصة بنا أداءً بصريًا فائقًا وثباتًا عاليًا وموثوقية عالية لتلبية متطلبات التطبيقات المختلفة.
يسمح هذا النوع من PLC بأن يتم تجهيزه في خزانة توزيع متكاملة قياسية مقاس 19 بوصة أو خزانة شبكة مع رف مفتوح.مقسمات PLC (دائرة الموجة الخفيفة المستوية) عبارة عن مقسمات أحادية الوضع مع نسبة انقسام متساوية من ألياف إدخال واحدة إلى ألياف إخراج متعددة.إنه يعتمد على تقنية دائرة الموجة الضوئية المستوية ويوفر حل توزيع ضوء منخفض التكلفة مع عامل شكل صغير وموثوقية عالية.
سمات
انخفاض خسارة الإدراج
انخفاض PDL
خسارة عائد عالية
موحد تقسيم الطاقة
تصميم مضغوط
الطول الموجي التشغيلي الواسع
درجة حرارة تشغيل واسعة
استقرار بيئي وميكانيكي ممتاز
مؤهل بموجب Telcordia GR-1221 و GR-1209
التطبيقات
المكتب المركزي / العنوان
مراقبة واختبار الشبكة
الشبكات الضوئية السلبية
الكيبل التلفزيوني ، LAN ، WAN
أداة الاختبار
المواصفات البصرية
|
معامل |
وحدة |
المواصفات (P Grade) |
|||||
|
رقم القناة |
|
1 × 2 |
1 × 4 |
1 × 8 |
1 × 16 |
1 × 32 |
1 × 64 |
|
عملية الطول الموجي |
نانومتر |
1260 1650 |
|||||
|
خسارة الإدراج (الحد الأقصى) |
ديسيبل |
4.3 |
7.4 |
10.7 |
13.9 |
17.2 |
21.5 |
|
التوحيد (الحد الأقصى) |
ديسيبل |
0.5 |
0.8 |
1.0 |
1.4 |
1.6 |
2.0 |
|
الخسارة المعتمدة على الاستقطاب |
ديسيبل |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
تعويض الخساره |
ديسيبل |
≥50 |
|||||
|
الاتجاهية |
ديسيبل |
≥50 |
|||||
|
درجة حرارة التشغيل |
℃ |
-40 + 85 |
|||||
|
درجة حرارة التخزين |
℃ |
-40 + 85 |
|||||
|
معامل |
وحدة |
المواصفات (P Grade) |
|||||
|
رقم القناة |
|
2 × 2 |
2 × 4 |
2 × 8 |
2 × 16 |
2 × 32 |
2 × 64 |
|
عملية الطول الموجي |
نانومتر |
1260 1650 |
|||||
|
خسارة الإدراج (الحد الأقصى) |
ديسيبل |
4.3 |
7.6 |
11.0 |
14.8 |
17.9 |
21.5 |
|
التوحيد (الحد الأقصى) |
ديسيبل |
0.8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.0 |
|
الخسارة المعتمدة على الاستقطاب |
ديسيبل |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
تعويض الخساره |
ديسيبل |
≥50 |
|||||
|
الاتجاهية |
ديسيبل |
≥50 |
|||||
|
درجة حرارة التشغيل |
℃ |
-40 + 85 |
|||||
|
درجة حرارة التخزين |
℃ |
-40 + 85 |
|||||
ملاحظة: جميع البيانات الواردة أعلاه لا تشمل الموصلات.
معلومات الطلبية
|
PLC |
|
|
|
|
|
|
|
|
ميناء |
نوع الألياف |
مدخل |
انتاج | |
طول الضفيرة |
موصل |
|
|
0102 = 1 × 2 |
1 = G652D ، 2 = G657A |
L = 900 ميكرون أنبوب فضفاض ، S = 2.0 مم ، R = 3.0 مم ، 0 = محول |
L = 900 ميكرون أنبوب فضفاض ، S = 2.0 مم ، R = 3.0 مم ، 0 = محول |
05-20 = 0.5-2.0 م ، 0 = محول ، X = أخرى |
FU = FC / UPC ، FA = FC / APC ، SU = SC / UPC ، SA = SC / APC ، ST = ST / UPC ، LU = LC / UPC ، LA = LC / APC ، 00 = لا شيء ، X = أخرى |
يمكننا إنتاج العديد من المسلسلات من مقسمات PLC بما في ذلك:
1 × 2 ، 1 × 4 ، 1 × 8 ، 1 × 16 ، 1 × 32 ، 1 × 64 ، 2 × 4 ، 2 × 8 ، 2 × 16 ، 2 × 32 ، 2 × 64 مع الحزمة التالية
سلسلة الألياف العارية
حزمة أنبوب فضفاض صغير
نوع وحدة ABS
نوع صندوق LGX
لوحة التصحيح Rack Mount لتطبيق PON.
لوحة التصحيح المثبتة على الحائط لتطبيق PON
نوع إغلاق لصق الألياف البصرية المضمنة
منتصب نوع إغلاق لصق الألياف البصرية
