1U Rack Mount PLC Splitter Box Cold Steel 1 × 32 Low Insertion Loss
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | FOCABLE |
| إصدار الشهادات: | ISO Certification and RoHS Compliant |
| رقم الموديل: | 1 * 32 لوحة التصحيح الفاصل الألياف البصرية |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 10 قطع |
|---|---|
| تفاصيل التغليف: | 1 قطعة / صندوق |
| شروط الدفع: | ويسترن يونيون ، تي / تي |
| القدرة على العرض: | 9000 قطعة / الشهر |
|
معلومات تفصيلية |
|||
| Rack Mount: | PLC Splitter Patch Panel 1U | Port: | 1*32 PLC Splitter |
|---|---|---|---|
| Material: | Cold steel | Connector: | LC, SC, FC and so on |
| Name: | PLC Splitter Box | Type: | 1U Rack Mount |
| تسليط الضوء: | صندوق الفاصل PLC المثبت على الرف,صندوق الفاصل PLC الفولاذي البارد,مقسم الألياف PLC 1 × 32 |
||
منتوج وصف

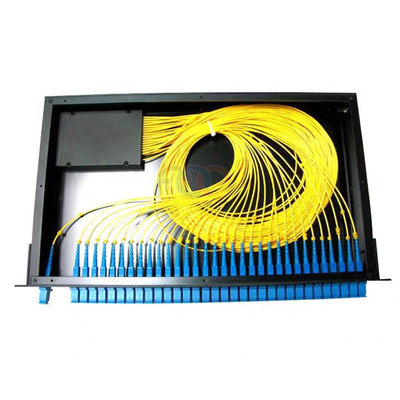

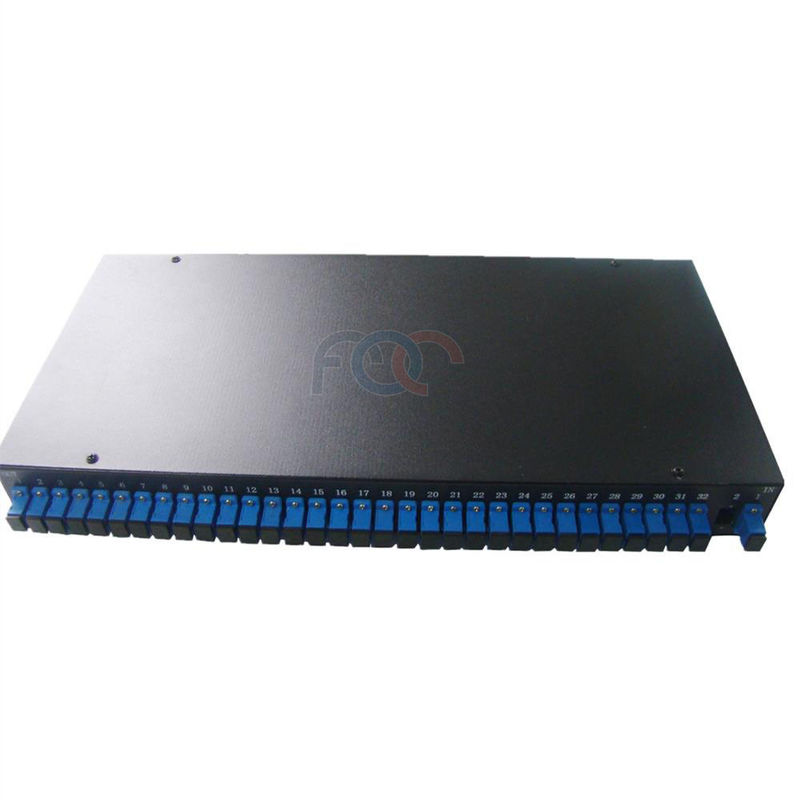

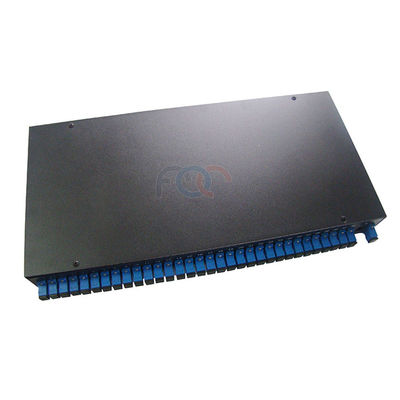

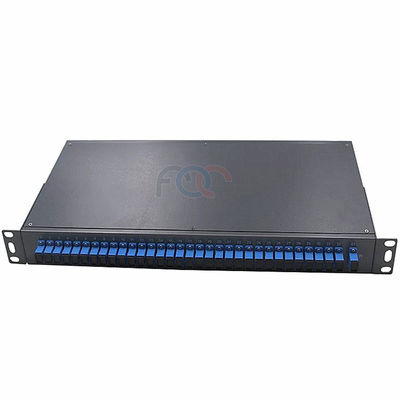

1U Rack Mount PLC Splitter Box لعقد قطعة واحدة 1 * 32 Fiber PLC Splitter
يرمز PLC إلى دائرة الموجة الخفيفة المستوية ، وتستخدم مقسمات PLC لتوزيع أو دمج الإشارات الضوئية ، وهي تعتمد على تقنية دائرة الموجة الضوئية المستوية وتوفر حلاً منخفض التكلفة لتوزيع الضوء مع عامل شكل صغير وموثوقية عالية.إنها تمتلك ميزات الحجم الصغير ، الطول الموجي التشغيلي الواسع ، الموثوقية العالية وتقسيم الطاقة المنتظم الجيد.يتم نشر الفاصل البصري بشكل عام في شبكة بصرية سلبية (EPON ، BPON GPON) ، مما يمنح شركات النقل القدرة على الانقسام البصريإشارات إلى أماكن عمل متعددة للعملاء ، مما يتيح توصيل ألياف ضوئية متعددة الفروع في حالة تطبيق ألياف بصرية واحدة.
نحن نقدم مقسمات PLC بما في ذلك أنواع 1 × N إلى 64 و 2 × N إلى 64 ، وهي مع نطاق واسع من الطول الموجي للعمل من 1260nm إلى 1620nm. يمكن أن يكون الفاصل PLC مع أنواع مختلفة من الموصلات وطول الكابل.إنها تتميز بالحجم الصغير والأداء البصري الجيد جدًا ، وقد تم تصميم سلسلة PLC Splitter المثبتة على الرف 19 بوصة للتثبيت في خزانة اتصالات قياسية. : 4،2: 8،2: 16،2: 32 جهازًا بارتفاع 1U ، 1: 64 لارتفاع 2U. يمكن لـ Telesail أيضًا توفير PLC Splitter مناسب لمناسبات مختلفة بناءً على طلبات العملاء. تؤكد جميع منتجات موثوقة في معيار telcordia GR-1221 و GR-1209 ، اجتازوا أيضًا شهادة منتج SGS.
سمات
- تصميم هيكلي قياسي مقاس 19 بوصة ، تصميم مضغوط
- انخفاض فقدان الإدراج
- انخفاض PDL
- خسارة عائد عالية
- أهمية القناة العالية
- موحد تقسيم الطاقة
- نطاق واسع من الطول الموجي
- نطاق درجة حرارة تشغيل كبيرة
- التعبئة والتغليف والتكوين حسب الطلب
- استقرار بيئي وميكانيكي ممتاز
التطبيقات
مراكز البيانات والمنشآت السكنية وشبكات الاتصالات
إيثرنت ، قناة ألياف ، ATM ، LAN ، MAN و WAN
اتصالات البيانات
تطبيقات داخلية
المواصفات البصرية
|
معامل |
وحدة |
المواصفات (P Grade) |
|||||
|
رقم القناة |
|
1 × 2 |
1 × 4 |
1 × 8 |
1 × 16 |
1 × 32 |
1 × 64 |
|
عملية الطول الموجي |
نانومتر |
1260 1650 |
|||||
|
خسارة الإدراج (الحد الأقصى) |
ديسيبل |
4.3 |
7.4 |
10.7 |
13.9 |
17.2 |
21.5 |
|
التوحيد (الحد الأقصى) |
ديسيبل |
0.5 |
0.8 |
1.0 |
1.4 |
1.6 |
2.0 |
|
الخسارة المعتمدة على الاستقطاب |
ديسيبل |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
تعويض الخساره |
ديسيبل |
≥50 |
|||||
|
الاتجاهية |
ديسيبل |
≥50 |
|||||
|
درجة حرارة التشغيل |
℃ |
-40 + 85 |
|||||
|
درجة حرارة التخزين |
℃ |
-40 + 85 |
|||||
|
معامل |
وحدة |
المواصفات (P Grade) |
|||||
|
رقم القناة |
|
2 × 2 |
2 × 4 |
2 × 8 |
2 × 16 |
2 × 32 |
2 × 64 |
|
عملية الطول الموجي |
نانومتر |
1260 1650 |
|||||
|
خسارة الإدراج (الحد الأقصى) |
ديسيبل |
4.3 |
7.6 |
11.0 |
14.8 |
17.9 |
21.5 |
|
التوحيد (الحد الأقصى) |
ديسيبل |
0.8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.0 |
|
الخسارة المعتمدة على الاستقطاب |
ديسيبل |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
تعويض الخساره |
ديسيبل |
≥50 |
|||||
|
الاتجاهية |
ديسيبل |
≥50 |
|||||
|
درجة حرارة التشغيل |
℃ |
-40 + 85 |
|||||
|
درجة حرارة التخزين |
℃ |
-40 + 85 |
|||||
ملاحظة: جميع البيانات الواردة أعلاه لا تشمل الموصلات.
معلومات الطلبية
|
PLC |
|
|
|
|
|
|
|
|
ميناء |
نوع الألياف |
مدخل |
انتاج | |
طول الضفيرة |
موصل |
|
|
0102 = 1 × 2 |
1 = G652D ، 2 = G657A |
L = 900 ميكرون أنبوب فضفاض ، S = 2.0 مم ، R = 3.0 مم ، 0 = محول |
L = 900 ميكرون أنبوب فضفاض ، S = 2.0 مم ، R = 3.0 مم ، 0 = محول |
05-20 = 0.5-2.0 م ، 0 = محول ، X = أخرى |
FU = FC / UPC ، FA = FC / APC ، SU = SC / UPC ، SA = SC / APC ، ST = ST / UPC ، LU = LC / UPC ، LA = LC / APC ، 00 = لا شيء ، X = أخرى |
يمكننا إنتاج العديد من المسلسلات من مقسمات PLC بما في ذلك:
1 × 2 ، 1 × 4 ، 1 × 8 ، 1 × 16 ، 1 × 32 ، 1 × 64 ، 2 × 4 ، 2 × 8 ، 2 × 16 ، 2 × 32 ، 2 × 64 مع الحزمة التالية
سلسلة الألياف العارية
حزمة أنبوب فضفاض صغير
نوع وحدة ABS
نوع صندوق LGX
لوحة التصحيح Rack Mount لتطبيق PON.
لوحة التصحيح المثبتة على الحائط لتطبيق PON
نوع إغلاق لصق الألياف البصرية المضمنة
منتصب نوع إغلاق لصق الألياف البصرية
