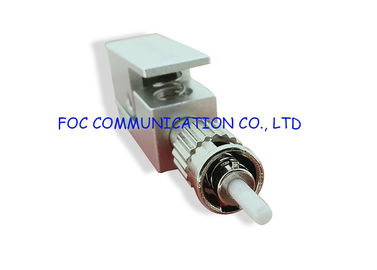

ست محولات موصل الألياف البصرية العارية تمكين إنهاء اتصالات الألياف بسرعة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | FOCABLE |
| إصدار الشهادات: | RoHS Compliant, ISO Certificate |
| رقم الموديل: | العارية الألياف البصرية محول فك |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100PCS |
|---|---|
| تفاصيل التغليف: | جهاز كمبيوتر شخصى 50 / نفطة مربع |
| القدرة على العرض: | 90000pcs/month |
|
معلومات تفصيلية |
|||
| مادة كم: | الزركونيا الأكمام السيراميك | محول: | فك، سك، ست، لك |
|---|---|---|---|
| مواد: | المعادن والبلاستيك | وضع: | سينجليمودي، المتعدد |
| تسليط الضوء: | محول كابل الألياف البصرية,,fiber optic connector adapters |
||
منتوج وصف

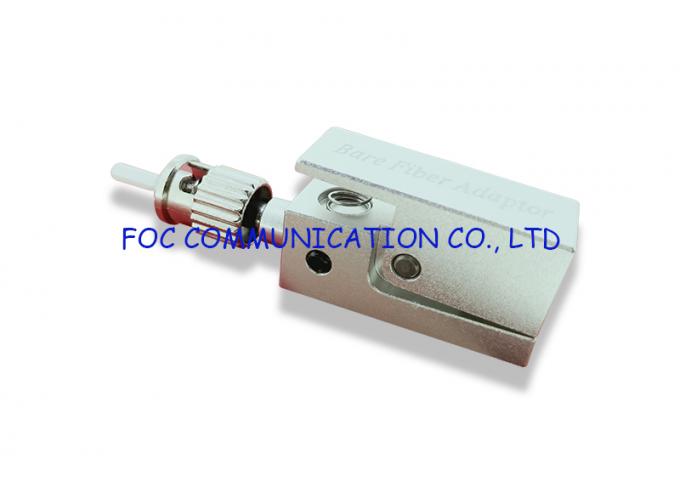

ست العارية الألياف البصرية محول تمكين إنهاء اتصالات الألياف سريعة
وعادة ما تستخدم محول الألياف العارية للاتصال مؤقتا الألياف العارية مع جميع القياسية سما، ست، سك، لك و فك الموصلات. يتم استخدام محول الألياف العارية كوسيلة لربط الألياف البصرية العارية إلى الألياف البصرية معدات الاختبار. يمكنك ببساطة قطاع، يلتصق ونظيفة وإدراج الألياف، من دون مشاحنات من الايبوكسي وخطوات الايبوكسي علاج.
بكرات كابل يجب دائما اختبار قبل التثبيت. باستخدام محول الألياف العارية لإنهاء بسرعة الألياف الفردية من كابل هو وسيلة سهلة لإكمال هذه الاختبارات. لتثبيت الشريط الأول، نظيفة و كليف الألياف. إدراج الألياف من خلال الجزء الخلفي من الموصل. وينبغي أن يكون الألياف دافق مع نهاية نهاية الطويق وجه ليس الماضي. موصل نظيفة نهاية الوجه والاتصال اختبار الرصاص. إجراء اختبارات أوتر.
ملاحظة: نحن لا نوصي ربط محولات الألياف العارية مباشرة لاختبار الحلقات المعدات. استخدام كابل التصحيح أو كابل إطلاق للاتصال مباشرة إلى معدات الاختبار ثم الاتصال إلى محول الألياف العارية. يمكن إزالة الألياف المكسورة مع سلك البيانو (وشملت)
الميزات
- توصيل الألياف بسرعة إلى المعدات الهامة الخاصة بك
- هذه المحولات هي مفيدة جدا لربط الألياف إلى عدادات الطاقة، والمرئيات البصرية المجال الزمني (أوترز) ومجموعة متنوعة من الأدوات الأخرى، مما يتيح اختبار وظيفي في الموقع دون الحاجة إلى إرفاق موصل دائم.
- دقة كبيرة تصل إلى 900 ميكرون الألياف
- يتم تأمين الألياف العارية في مكان مع خاص الدقة قطع وسادة رغوة لضمان شبك ونشر عملية مجانية، وقياسات قابلة للتكرار. الألياف مع أحجام عازلة تصل إلى 900 ميكرون يمكن استيعابها.
- واحد-- وضع ومجموعات متعددة محول وتتوفر أيضا
- تحتوي هذه المجموعات على جسم محول واحد، فك، سك، و ست نصائح قابلة للتبديل موصل، كم التزاوج العالمي للاتصالات سريعة الطويق إلى الطويق وموقف الألياف لضمان أن الألياف المشقوق العارية هي دافق مع الجزء الأمامي من الطويق الموصل. يتم تضمين أسلاك البيانو لتنظيف الحلقات المحجوبة مع جميع المحولات.
تطبيقات
- الاتصال لفترة وجيزة إلى مصادر الضوء، عدادات الطاقة، أوترز، نسبة الانقراض متر، ومجموعة متنوعة من المعدات الأخرى لاختبار وقياس
- اختبار الألياف غير المحذوفة والألياف بكرة
- تركيب وإصلاح العمل
تعليمات التشغيل
- إذا كنت تستخدم محول الألياف العارية مع الألياف ونجاكيتد، المضي قدما إلى الخطوة. إذا كنت تستخدم الألياف كابلات، الشريط على الأقل 3 بوصات من سترة الخارجي كابل وقطع بعيدا أعضاء القوة يتعرض (عادة ألياف كيفلر بالقرب من حافة تجريد).
- قطاع كمية كافية من المخزن المؤقت للسماح لإدراج الألياف. يجب أن يكون طول المخزن المؤقت المخفض حوالي 15 ملم إلى 20 مم.
- تنظيف الكسوة المكشوفة مع الأسيتون و / أو الكحول الآيزوبروبيل (الصف كاشف).
- ا. المشبك المغناطيسي: الوجه فتح المشبك المغناطيسي. دفع الألياف تجريد حتى من خلال العازلة توقف الألياف. عند هذه النقطة الوجه أغلق المشبك المغناطيسي لعقد الألياف في المكان.
- ب. الربيع المشبك: الضغط على الربيع-- تحميل العازلة آلية لقط وإدراج الألياف تجريد في ثقب القبول. دفع الألياف تجريد حتى من خلال العازلة توقف الألياف. عند هذه النقطة الافراج عن آلية لقط العازلة، لعقد الألياف في المكان.
- استخدام قلم الشق لتسجيل بلطف الألياف أقرب إلى نهاية الطويق ممكن. (انظر الشكل 2) ملاحظة: إذا كسر الألياف خلال عملية التهديف، فهذا يعني أن النتيجة كانت عميقة جدا، الأمر الذي سيؤدي إلى ضعف الوجه الألياف نهاية وخسائر عالية.
- سحب الألياف سجل مباشرة حتى. الألياف سجل يجب أن تفصل نظيفة في نقطة النتيجة. ملاحظة: دائما سحب الألياف مباشرة. الفشل في القيام بذلك سوف يؤدي إلى الوجه نهاية الألياف الفقيرة وخسائر عالية.
- تفقد الوجه النهائي مع العدسة العين وإذا لزم الأمر، وضبط الألياف حتى يتم تدفق.
- الألياف هي الآن جاهزة للاستخدام. أدخل المهايئ في وعاء جهاز الاختبار البصري.
