CATV LAN SM LSZH 1x2 PLC Splitter Mini Tube 1650nm لشبكات FTTH
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | FOCABLE |
| إصدار الشهادات: | ISO Certification and RoHS Compliant |
| رقم الموديل: | 1 * 2 PLC الفاصل نوع أنبوب صغير |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 10 قطع |
|---|---|

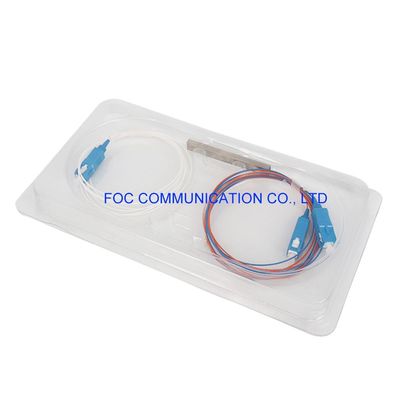

| تفاصيل التغليف: | 1 قطعة / صندوق نفطة |
| شروط الدفع: | ويسترن يونيون ، T / T |
| القدرة على العرض: | 90000 قطعة / شهر |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مقسم الألياف الضوئية PLC / فاصل الدائرة الضوئية المستوية | نوع الموصل: | SC / APC |
|---|---|---|---|
| الطول الموجي: | 1260-1650 نانومتر | ضمان: | سنة واحدة |
| طول الألياف: | 1 م | مواد: | LSZH |
| تسليط الضوء: | مقسم CATV LAN 1x2 PLC,فاصل SM LSZH 1x2 PLC,مقسم ألياف بصرية 1650nm FTTH |
||
منتوج وصف

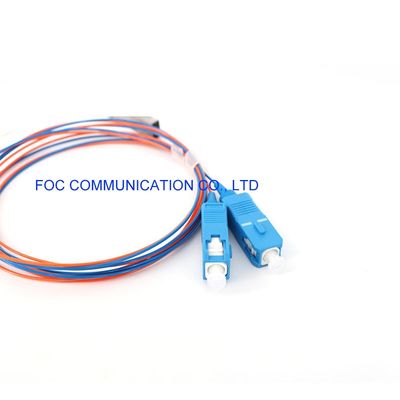

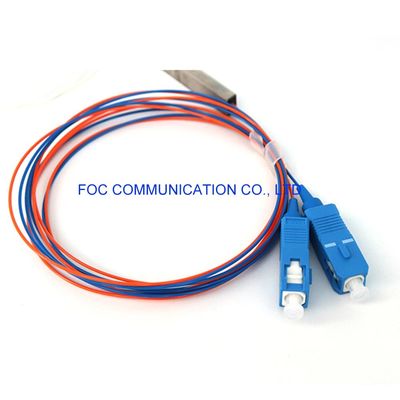

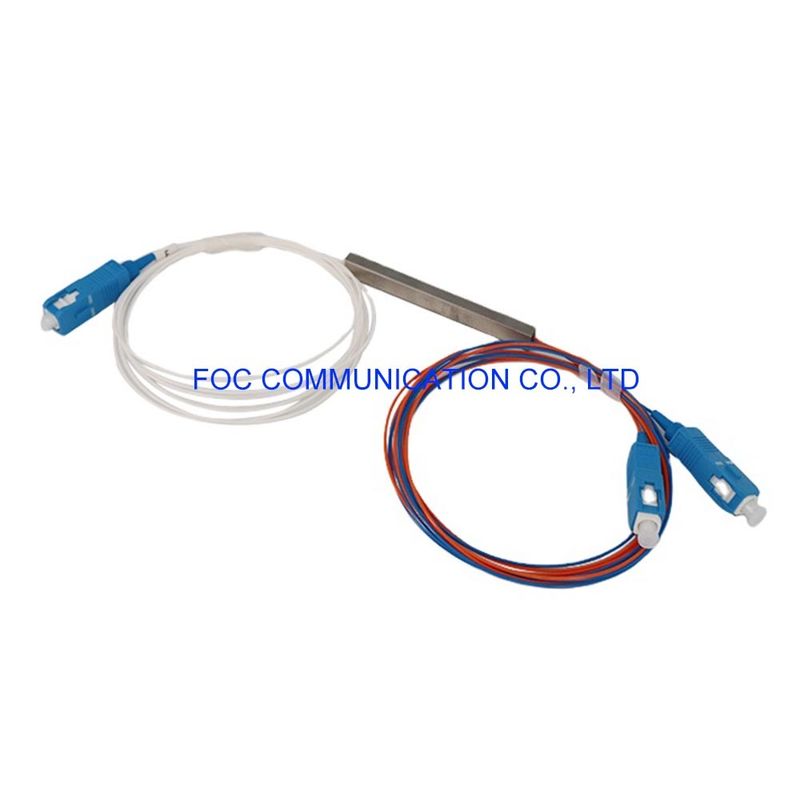

منخفض الخسارة وموثوق به 1x2 SM PLC الفاصل نوع أنبوب صغير لشبكات FTTH
تقوم دوائر الموجة الضوئية المستوية بتقسيم الطاقة الضوئية بالتساوي على نافذة التشغيل أحادية الوضع بالكامل (1260-1650 نانومتر).تتوفر أعداد الانقسام من 1 × 4 حتى 2 × 64 ويمكن توفير ألياف الإدخال / الإخراج مع أو بدون موصلات.
سمات
تشغيل كامل الطيف (1260-1650 نانومتر)
حتى نسبة الانقسام على النطاق الترددي بأكمله
تصميم مضغوط
انخفاض PDL وحساسية درجة الحرارة
اتجاهية عالية
التطبيقات
الإتصالات
الكيبل التلفزيوني
LAN
مراقبة الشبكات
المواصفات البصرية
| معامل | وحدة | المواصفات (P Grade) | |||||
| رقم القناة | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | |
| عملية الطول الموجي | نانومتر | 1260 1650 | |||||
| خسارة الإدراج (الحد الأقصى) | ديسيبل | 4.3 | 7.4 | 10.7 | 13.9 | 17.2 | 21.5 |
| التوحيد (الحد الأقصى) | ديسيبل | 0.5 | 0.8 | 1.0 | 1.4 | 1.6 | 2.0 |
| الخسارة المعتمدة على الاستقطاب | ديسيبل | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| تعويض الخساره | ديسيبل | ≥50 | |||||
| الاتجاهية | ديسيبل | ≥50 | |||||
| درجة حرارة التشغيل | ℃ | -40 + 85 | |||||
| درجة حرارة التخزين | ℃ | -40 + 85 | |||||
| معامل | وحدة | المواصفات (P Grade) | |||||
| رقم القناة | 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 | |
| عملية الطول الموجي | نانومتر | 1260 1650 | |||||
| خسارة الإدراج (الحد الأقصى) | ديسيبل | 4.3 | 7.6 | 11.0 | 14.8 | 17.9 | 21.5 |
| التوحيد (الحد الأقصى) | ديسيبل | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| الخسارة المعتمدة على الاستقطاب | ديسيبل | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| تعويض الخساره | ديسيبل | ≥50 | |||||
| الاتجاهية | ديسيبل | ≥50 | |||||
| درجة حرارة التشغيل | ℃ | -40 + 85 | |||||
| درجة حرارة التخزين | ℃ | -40 + 85 | |||||
ملاحظة: جميع البيانات الواردة أعلاه لا تشمل الموصلات.
معلومات الطلبية
|
PLC |
|
|
|
|
|
|
|
|
ميناء |
نوع الألياف |
إدخال |
انتاج | |
طول الضفيرة |
موصل |
|
|
0102 = 1 × 2 |
1 = G652D ، 2 = G657A |
L = 900 ميكرون أنبوب فضفاض ، S = 2.0 مم ، R = 3.0 مم ، 0 = محول |
L = 900 ميكرون أنبوب فضفاض ، S = 2.0 مم ، R = 3.0 مم ، 0 = محول |
05-20 = 0.5-2.0 م ، 0 = محول ، X = أخرى |
FU = FC / UPC ، FA = FC / APC ، SU = SC / UPC ، SA = SC / APC ، ST = ST / UPC ، LU = LC / UPC ، LA = LC / APC ، 00 = لا شيء ، X = أخرى |
يمكننا إنتاج العديد من المسلسلات من مقسمات PLC بما في ذلك:
1 × 2 ، 1 × 4 ، 1 × 8 ، 1 × 16 ، 1 × 32 ، 1 × 64 ، 2 × 4 ، 2 × 8 ، 2 × 16 ، 2 × 32 ، 2 × 64 مع الحزمة التالية
سلسلة الألياف العارية
حزمة أنبوب فضفاض صغير
نوع وحدة ABS
نوع صندوق LGX
لوحة التصحيح Rack Mount لتطبيق PON.
لوحة التصحيح المثبتة على الحائط لتطبيق PON
نوع إغلاق لصق الألياف البصرية المضمنة
منتصب نوع إغلاق لصق الألياف البصرية
