حامل SC APC 1 × 2 PLC Splitter 650nm قابل للتركيب لشبكات PON CATV
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | FOCABLE |
| إصدار الشهادات: | ISO Certification and RoHS Compliant |
| رقم الموديل: | 1 × 2 نوع كاسيت الفاصل PLC |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 10 قطع |
|---|---|
| تفاصيل التغليف: | 1 قطعة / صندوق كرتوني |
| شروط الدفع: | ويسترن يونيون ، T / T |
| القدرة على العرض: | 90000 قطعة / شهر |
|
معلومات تفصيلية |
|||
| ميناء: | 1 * 2 PLC الفاصل | صفقة: | نوع الصندوق فاصل PLC |
|---|---|---|---|
| موصل: | SC / APC | الطول الموجي: | 1260-1650 نانومتر |
| تطبيق: | شبكة FTTH FTTB FTTX | ||
| تسليط الضوء: | فاصل SC APC 1 × 2 PLC,فاصل PON CATV 1 × 2 PLC,مقسم بصري Plc |
||
منتوج وصف

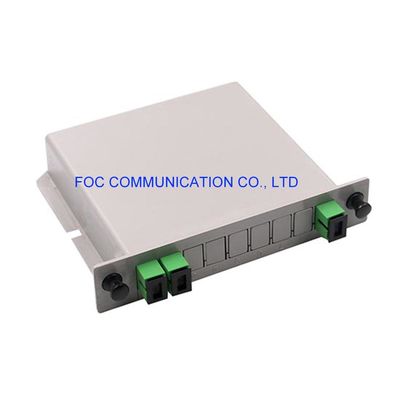

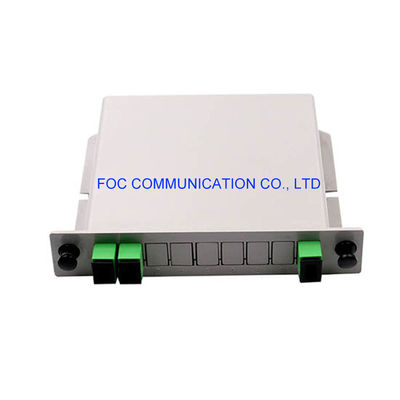

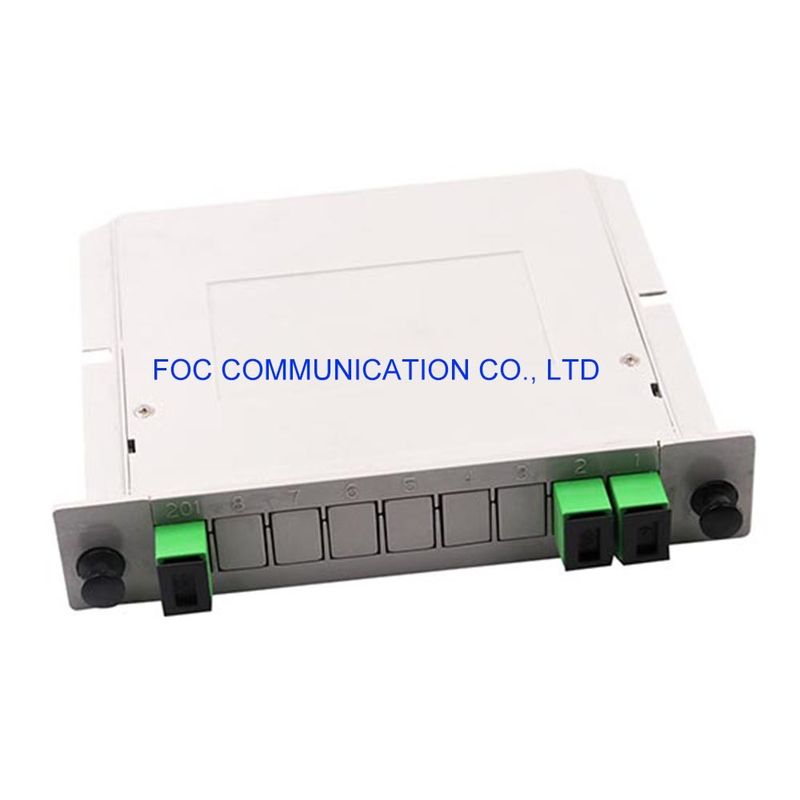

كاسيت الألياف PLC الفاصل نوع SC / APC ، 1 × 2 يستخدم على نطاق واسع في شبكات PON و CATV
تسمح تقنية دائرة الموجة الضوئية المستوية (PLC) بنسب انقسام عالية في أجهزة مدمجة ومنخفضة الفقد وموثوقة.مقسمات PLC من الألياف البصرية أحادية النمط من FOCABLE هي أجهزة بصرية سلبية تستخدم لتقسيم الإشارات الواردة إلى اثنتين أو أكثر من إشارات الإخراج.وهي تعمل على طول موجي عريض يتراوح من 1260 نانومتر إلى 1650 نانومتر.
تستخدم مقسمات PLC على نطاق واسع في شبكات PON و CATV.إنها تساعد في توزيع إشارة الألياف في تكوينات شبكة "شجرة" ، مع ليف مشترك يخدم عدة فروع.تساعد المقسمات في توفير موارد خيوط الألياف الثمينة ، ولكنها توفر أيضًا وسائط مشتركة تفرض نهج بيانات رمزية للمشتركين.تعتبر مقسمات PLC موثوقة للغاية وبأسعار معقولة ، فهي تأتي في عبوات مختلفة ، من براميل الألومنيوم الصغيرة الرقيقة إلى صناديق ABS و LGX وأخيراً وحدات قابلة للتركيب على حامل مقاس 19 بوصة.
نوع الكاسيت: مثبت في رف قياسي 19 بوصة ؛في منزل فرع الألياف ، يتم توفير جهاز التثبيت في صندوق نقل كابل الألياف الضوئية ؛المنزل الفرعي ، المعدات المحددة للعملاء المثبتة.
سمات
انخفاض فقدان الإدراج
قدرة عالية على تحمل الطاقة القصوى
توحيد تقسيم ممتاز
الطول الموجي لتشغيل النطاق العريض
تصميم مضغوط
انخفاض الاستقطاب مستقل
التطبيقات
الألياف الضوئية إلى النقطة (FTTX)
الألياف إلى المنزل (FTTH)
الشبكات البصرية المنفعلة (PON)
شبكات جيجابت البصرية المنفعلة (GPON)
شبكات المنطقة المحلية (LAN)
تلفزيون الكابل (CATV)
معدات اختبار
المواصفات البصرية
| معامل | وحدة | المواصفات (P Grade) | |||||
| رقم القناة | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | |
| عملية الطول الموجي | نانومتر | 1260 1650 | |||||
| خسارة الإدراج (الحد الأقصى) | ديسيبل | 4.3 | 7.4 | 10.7 | 13.9 | 17.2 | 21.5 |
| التوحيد (الحد الأقصى) | ديسيبل | 0.5 | 0.8 | 1.0 | 1.4 | 1.6 | 2.0 |
| الخسارة المعتمدة على الاستقطاب | ديسيبل | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| تعويض الخساره | ديسيبل | ≥50 | |||||
| الاتجاهية | ديسيبل | ≥50 | |||||
| درجة حرارة التشغيل | ℃ | -40 + 85 | |||||
| درجة حرارة التخزين | ℃ | -40 + 85 | |||||
| معامل | وحدة | المواصفات (P Grade) | |||||
| رقم القناة | 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 | |
| عملية الطول الموجي | نانومتر | 1260 1650 | |||||
| خسارة الإدراج (الحد الأقصى) | ديسيبل | 4.3 | 7.6 | 11.0 | 14.8 | 17.9 | 21.5 |
| التوحيد (الحد الأقصى) | ديسيبل | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| الخسارة المعتمدة على الاستقطاب | ديسيبل | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| تعويض الخساره | ديسيبل | ≥50 | |||||
| الاتجاهية | ديسيبل | ≥50 | |||||
| درجة حرارة التشغيل | ℃ | -40 + 85 | |||||
| درجة حرارة التخزين | ℃ | -40 + 85 | |||||
ملاحظة: جميع البيانات الواردة أعلاه لا تشمل الموصلات.
معلومات الطلبية
|
PLC |
|
|
|
|
|
|
|
|
ميناء |
نوع الألياف |
إدخال |
انتاج | |
طول الضفيرة |
موصل |
|
|
0102 = 1 × 2 |
1 = G652D ، 2 = G657A |
L = 900 ميكرون أنبوب فضفاض ، S = 2.0 مم ، R = 3.0 مم ، 0 = محول |
L = 900 ميكرون أنبوب فضفاض ، S = 2.0 مم ، R = 3.0 مم ، 0 = محول |
05-20 = 0.5-2.0 م ، 0 = محول ، X = أخرى |
FU = FC / UPC ، FA = FC / APC ، SU = SC / UPC ، SA = SC / APC ، ST = ST / UPC ، LU = LC / UPC ، LA = LC / APC ، 00 = لا شيء ، X = أخرى |
