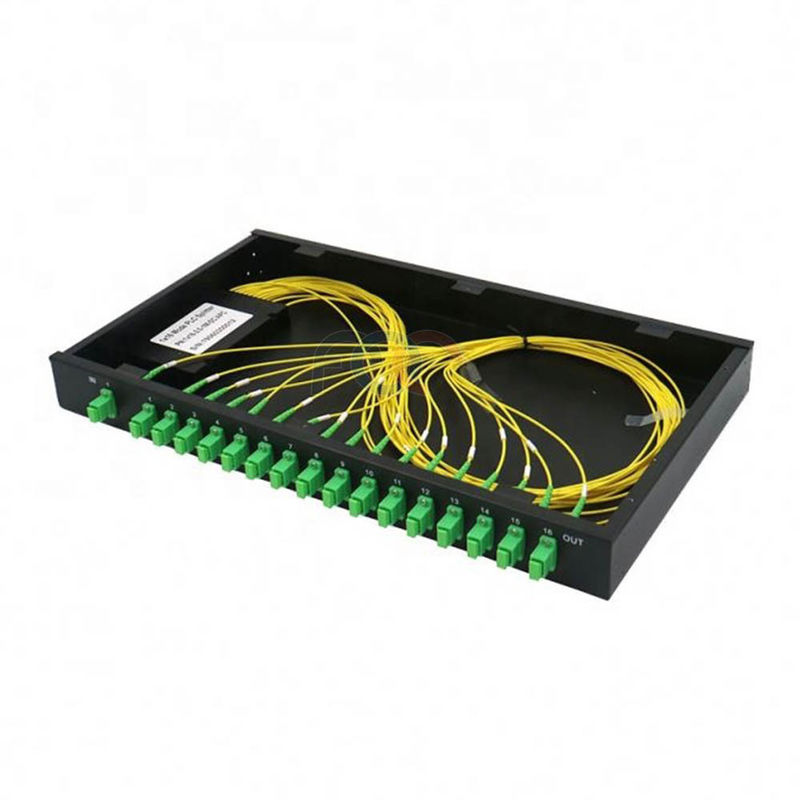

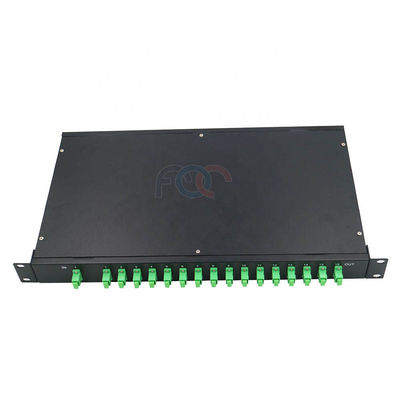

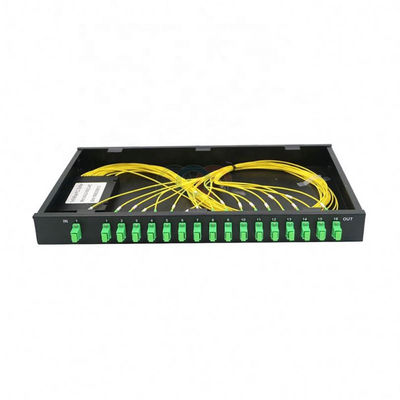

وحدة PDL 1260nm Rack Mount PLC Splitter 1 RU 19 "1x16 SC APC
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | FOCABLE |
| إصدار الشهادات: | ISO Certification and RoHS Compliant |
| رقم الموديل: | 1 * 16 PLC Splitter Rack Mount Type |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 10 قطع |
|---|---|
| تفاصيل التغليف: | 1 قطعة / صندوق نفطة |
| شروط الدفع: | ويسترن يونيون ، تي / تي |
| القدرة على العرض: | 90000pcs / الشهر |
|
معلومات تفصيلية |
|||
| Fiber type: | G657A | Type: | rack mount type |
|---|---|---|---|
| Application: | FTTH FTTB FTTX Network | Operating temperature: | -40℃ to 85℃ |
| Connector: | SC/LC/FC/ST | Name: | Rack Mount PLC Splitter |
| تسليط الضوء: | PDL Rack Mount PLC Splitter,1260nm Rack Mount PLC Splitter,SC APC Passive PLC Splitter |
||
منتوج وصف
PLC السلبي ، 1 RU 19 "Rack Mount PLC Splitter ، 1x16 SC / APC
مقسمات PLC (دائرة الموجة الخفيفة المستوية) عبارة عن مقسمات أحادية الوضع مع نسبة انقسام متساوية من ألياف إدخال واحدة إلى ألياف إخراج متعددة.إنه يعتمد على تقنية دائرة الموجة الضوئية المستوية ويوفر حل توزيع الضوء منخفض التكلفة مع عامل الشكل الصغير والموثوقية العالية.
FOC COMMUNICATION CO.، LTDتوفر مجموعة متنوعة من مقسمات نوع حامل الرف 1xN و 2xN PLC 1U ، بما في ذلك 1x2 ، 1x4 ، 1x8 ، 1x16 ، 1x32 ، 1x64 1U فاصل PLC من النوع المثبت على الرف و 2 × 2 ، 2 × 4 ، 2 × 8 ، 2 × 16 ، 2 × 32 ، 2 × 64 1U .
سمات
حزمة نمط الرف جبل
نوع التكوين 1x32
نوع الألياف أحادية الوضع G.657A1
نوع الموصل SC / APC
انخفاض خسارة الإدراج
انخفاض PDL
خسارة عائد عالية
موحد تقسيم الطاقة
تصميم مضغوط
الطول الموجي التشغيلي الواسع
درجة حرارة تشغيل واسعة
استقرار بيئي وميكانيكي ممتاز
مؤهل بموجب Telcordia GR-1221 و GR-1209
التطبيقات
FTTX (FTTP ، FTTH ، FTTN ، FTTC)
الشبكات البصرية المنفعلة (PON)
شبكات المنطقة المحلية (LAN)
أنظمة الكيبل التلفزيوني
توزيع الإشارات الضوئية
معدات الاختبار
المواصفات البصرية
|
معامل |
وحدة |
المواصفات (P Grade) |
|||||
|
رقم القناة |
|
1 × 2 |
1 × 4 |
1 × 8 |
1 × 16 |
1 × 32 |
1 × 64 |
|
عملية الطول الموجي |
نانومتر |
1260 1650 |
|||||
|
خسارة الإدراج (الحد الأقصى) |
ديسيبل |
4.3 |
7.4 |
10.7 |
13.9 |
17.2 |
21.5 |
|
التوحيد (الحد الأقصى) |
ديسيبل |
0.5 |
0.8 |
1.0 |
1.4 |
1.6 |
2.0 |
|
الخسارة المعتمدة على الاستقطاب |
ديسيبل |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
تعويض الخساره |
ديسيبل |
≥50 |
|||||
|
الاتجاهية |
ديسيبل |
≥50 |
|||||
|
درجة حرارة التشغيل |
℃ |
-40 + 85 |
|||||
|
درجة حرارة التخزين |
℃ |
-40 + 85 |
|||||
|
معامل |
وحدة |
المواصفات (P Grade) |
|||||
|
رقم القناة |
|
2 × 2 |
2 × 4 |
2 × 8 |
2 × 16 |
2 × 32 |
2 × 64 |
|
عملية الطول الموجي |
نانومتر |
1260 1650 |
|||||
|
خسارة الإدراج (الحد الأقصى) |
ديسيبل |
4.3 |
7.6 |
11.0 |
14.8 |
17.9 |
21.5 |
|
التوحيد (الحد الأقصى) |
ديسيبل |
0.8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.0 |
|
الخسارة المعتمدة على الاستقطاب |
ديسيبل |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
تعويض الخساره |
ديسيبل |
≥50 |
|||||
|
الاتجاهية |
ديسيبل |
≥50 |
|||||
|
درجة حرارة التشغيل |
℃ |
-40 + 85 |
|||||
|
درجة حرارة التخزين |
℃ |
-40 + 85 |
|||||
ملاحظة: جميع البيانات الواردة أعلاه لا تشمل الموصلات.
معلومات الطلبية
|
PLC |
|
|
|
|
|
|
|
|
ميناء |
نوع الألياف |
مدخل |
انتاج | |
طول الضفيرة |
موصل |
|
|
0102 = 1 × 2 |
1 = G652D ، 2 = G657A |
L = 900 ميكرون أنبوب فضفاض ، S = 2.0 مم ، R = 3.0 مم ، 0 = محول |
L = 900 ميكرون أنبوب فضفاض ، S = 2.0 مم ، R = 3.0 مم ، 0 = محول |
05-20 = 0.5-2.0 م ، 0 = محول ، X = أخرى |
FU = FC / UPC ، FA = FC / APC ، SU = SC / UPC ، SA = SC / APC ، ST = ST / UPC ، LU = LC / UPC ، LA = LC / APC ، 00 = لا شيء ، X = أخرى |
يمكننا إنتاج العديد من المسلسلات من مقسمات PLC بما في ذلك:
1 × 2 ، 1 × 4 ، 1 × 8 ، 1 × 16 ، 1 × 32 ، 1 × 64 ، 2 × 4 ، 2 × 8 ، 2 × 16 ، 2 × 32 ، 2 × 64 مع الحزمة التالية
سلسلة الألياف العارية
حزمة أنبوب فضفاض صغير
نوع وحدة ABS
نوع صندوق LGX
لوحة التصحيح Rack Mount لتطبيق PON.
لوحة التصحيح المثبتة على الحائط لتطبيق PON
نوع إغلاق لصق الألياف البصرية المضمنة
منتصب نوع إغلاق لصق الألياف البصرية
