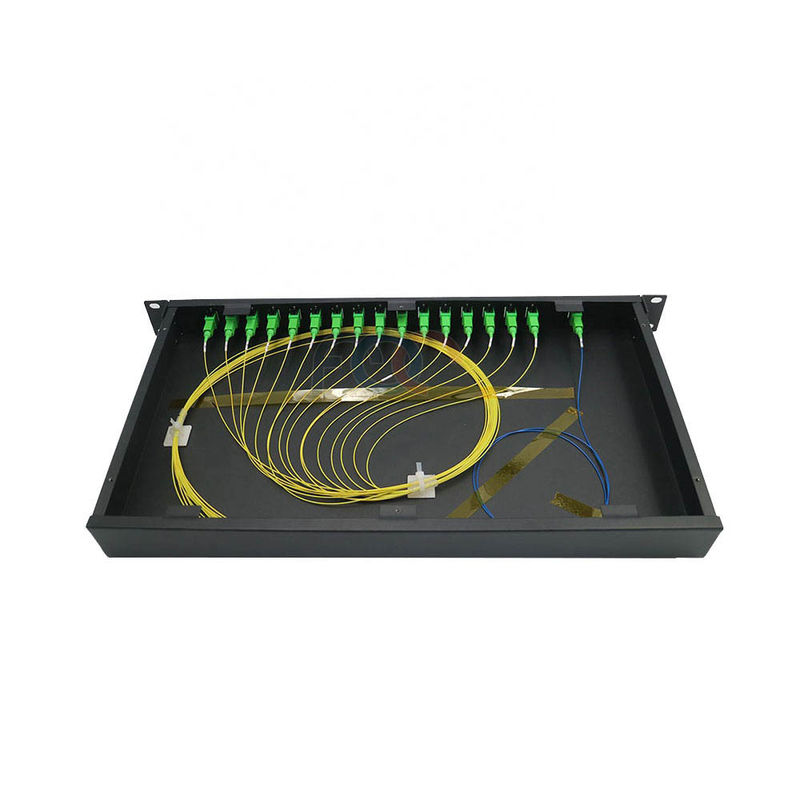

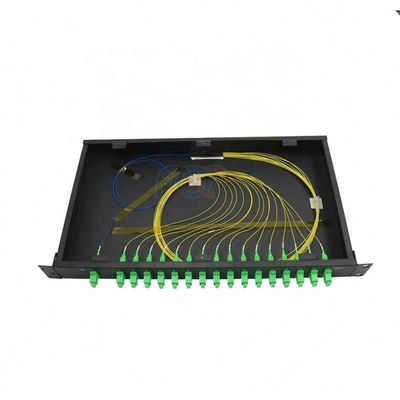

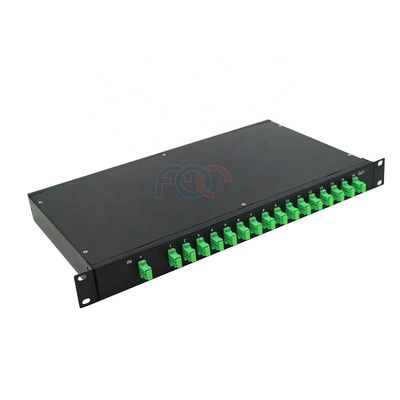

1x16 FTTH Passive PLC Splitter 1 RU 19 "Rack Mount SC APC Low PDL
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | FOCABLE |
| إصدار الشهادات: | ISO Certification and RoHS Compliant |
| رقم الموديل: | 1 * 16 PLC Splitter Rack Mount Type |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 10 قطع |
|---|---|
| تفاصيل التغليف: | 1 قطعة / صندوق نفطة |
| شروط الدفع: | ويسترن يونيون ، تي / تي |
| القدرة على العرض: | 90000pcs / الشهر |
|
معلومات تفصيلية |
|||
| نوع الألياف: | G657A | Type: | rack mount type |
|---|---|---|---|
| Application: | FTTH FTTB FTTX Network | درجة حرارة التشغيل: | -40 إلى 85 |
| Connector: | SC/LC/FC/ST | Name: | Passive PLC Splitter |
| تسليط الضوء: | 1x16 FTTH Passive PLC Splitter,SC APC Passive PLC Splitter,منخفض PDL مقسم الألياف السلبية |
||
منتوج وصف
الفاصل السلبي PLC ، 1 RU 19 "Rack Mount 1x16 SC / APC ، يستخدم لـ FTTH
جهاز التقسيم المستوي Lightwave Circuit (PLC) هو نوع من أجهزة إدارة الطاقة الضوئية التي يتم تصنيعها باستخدام تقنية الدليل الموجي البصري للسيليكا.تشمل الميزات الحجم الصغير والموثوقية العالية والطول الموجي التشغيلي الواسع.يستخدم جهاز تقسيم PLC على نطاق واسع في جميع شبكات الألياف البصرية لتحقيق تقسيم طاقة الإشارة الضوئية.جميع المنتجات متوافقة مع GR-1221-CORE.تتوفر مقسمات الألياف البصرية Multicom في مجموعة واسعة من الأنماط والأحجام لتقسيم الضوء أو الجمع بينه مع الحد الأدنى من الضياع.يتم تصنيع جميع أجهزة التقسيم باستخدام عملية بسيطة للغاية تنتج أجهزة موثوقة ومنخفضة التكلفة.يمكن تصنيع المقسمات بأطوال ألياف مخصصة ومع أي نوع من الموصلات.تتوفر مقسمات Multicom PLC في تكوينات الأنبوب والمربع والكاسيت والرف ، من 1 إلى 64 تقسيمًا ، حتى أو تقسيمات مخصصة ، أحادية ومتعددة الأوضاع ، مع أي نوع موصل.
FOC COMMUNICATION CO.، LTDتوفر مجموعة متنوعة من مقسمات نوع حامل الرف 1xN و 2xN PLC 1U ، بما في ذلك 1x2 ، 1x4 ، 1x8 ، 1x16 ، 1x32 ، 1x64 1U فاصل PLC من النوع المثبت على الرف و 2 × 2 ، 2 × 4 ، 2 × 8 ، 2 × 16 ، 2 × 32 ، 2 × 64 1U .
سمات
حزمة نمط الرف جبل
نوع التكوين 1x32
نوع الألياف أحادية الوضع G.657A1
نوع الموصل SC / APC
انخفاض خسارة الإدراج
انخفاض PDL
خسارة عائد عالية
موحد تقسيم الطاقة
تصميم مضغوط
الطول الموجي التشغيلي الواسع
درجة حرارة تشغيل واسعة
استقرار بيئي وميكانيكي ممتاز
مؤهل بموجب Telcordia GR-1221 و GR-1209
التطبيقات
اتصالات البيانات / اتصالات طويلة المدى
معدات وأنظمة الألياف البصرية
أنظمة الكيبل التلفزيوني
شبكة المنطقة المحلية ، PON ، و FTTH
مجسات الألياف
شبكات DWDM
المواصفات البصرية
|
معامل |
وحدة |
المواصفات (P Grade) |
|||||
|
رقم القناة |
|
1 × 2 |
1 × 4 |
1 × 8 |
1 × 16 |
1 × 32 |
1 × 64 |
|
عملية الطول الموجي |
نانومتر |
1260 1650 |
|||||
|
خسارة الإدراج (الحد الأقصى) |
ديسيبل |
4.3 |
7.4 |
10.7 |
13.9 |
17.2 |
21.5 |
|
التوحيد (الحد الأقصى) |
ديسيبل |
0.5 |
0.8 |
1.0 |
1.4 |
1.6 |
2.0 |
|
الخسارة المعتمدة على الاستقطاب |
ديسيبل |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
تعويض الخساره |
ديسيبل |
≥50 |
|||||
|
الاتجاهية |
ديسيبل |
≥50 |
|||||
|
درجة حرارة التشغيل |
℃ |
-40 + 85 |
|||||
|
درجة حرارة التخزين |
℃ |
-40 + 85 |
|||||
|
معامل |
وحدة |
المواصفات (P Grade) |
|||||
|
رقم القناة |
|
2 × 2 |
2 × 4 |
2 × 8 |
2 × 16 |
2 × 32 |
2 × 64 |
|
عملية الطول الموجي |
نانومتر |
1260 1650 |
|||||
|
خسارة الإدراج (الحد الأقصى) |
ديسيبل |
4.3 |
7.6 |
11.0 |
14.8 |
17.9 |
21.5 |
|
التوحيد (الحد الأقصى) |
ديسيبل |
0.8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.0 |
|
الخسارة المعتمدة على الاستقطاب |
ديسيبل |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
تعويض الخساره |
ديسيبل |
≥50 |
|||||
|
الاتجاهية |
ديسيبل |
≥50 |
|||||
|
درجة حرارة التشغيل |
℃ |
-40 + 85 |
|||||
|
درجة حرارة التخزين |
℃ |
-40 + 85 |
|||||
ملاحظة: جميع البيانات الواردة أعلاه لا تشمل الموصلات.
معلومات الطلبية
|
PLC |
|
|
|
|
|
|
|
|
ميناء |
نوع الألياف |
مدخل |
انتاج | |
طول الضفيرة |
موصل |
|
|
0102 = 1 × 2 |
1 = G652D ، 2 = G657A |
L = 900 ميكرون أنبوب فضفاض ، S = 2.0 مم ، R = 3.0 مم ، 0 = محول |
L = 900 ميكرون أنبوب فضفاض ، S = 2.0 مم ، R = 3.0 مم ، 0 = محول |
05-20 = 0.5-2.0 م ، 0 = محول ، X = أخرى |
FU = FC / UPC ، FA = FC / APC ، SU = SC / UPC ، SA = SC / APC ، ST = ST / UPC ، LU = LC / UPC ، LA = LC / APC ، 00 = لا شيء ، X = أخرى |
يمكننا إنتاج العديد من المسلسلات من مقسمات PLC بما في ذلك:
1 × 2 ، 1 × 4 ، 1 × 8 ، 1 × 16 ، 1 × 32 ، 1 × 64 ، 2 × 4 ، 2 × 8 ، 2 × 16 ، 2 × 32 ، 2 × 64 مع الحزمة التالية
سلسلة الألياف العارية
حزمة أنبوب فضفاض صغير
نوع وحدة ABS
نوع صندوق LGX
لوحة التصحيح Rack Mount لتطبيق PON.
لوحة التصحيح المثبتة على الحائط لتطبيق PON
نوع إغلاق لصق الألياف البصرية المضمنة
منتصب نوع إغلاق لصق الألياف البصرية
