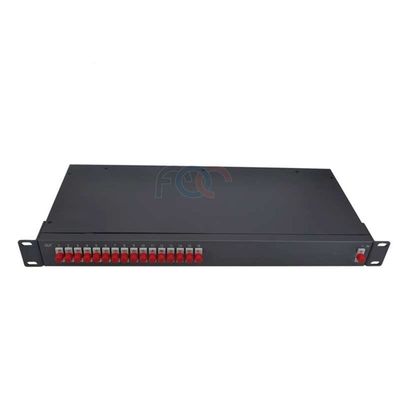

1x16 Rack Mount PLC Splitter FC UPC Single Mode G657A مقسم الألياف الضوئية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | FOCABLE |
| إصدار الشهادات: | ISO Certification and RoHS Compliant |
| رقم الموديل: | 1 * 16 PLC Splitter Rack Mount Type |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 10 قطع |
|---|---|
| تفاصيل التغليف: | 1 قطعة / صندوق نفطة |
| شروط الدفع: | ويسترن يونيون ، تي / تي |
| القدرة على العرض: | 90000pcs / الشهر |
|
معلومات تفصيلية |
|||
| نوع الألياف: | G657A | Type: | rack mount type |
|---|---|---|---|
| تطبيق: | شبكة FTTH FTTB FTTX | Operating temperature: | -40℃ to 85℃ |
| Connector: | SC/LC/FC/ST | Name: | Rack Mount PLC Splitter |
| تسليط الضوء: | 1x16 Rack Mount PLC Splitter,FC UPC Rack Mount PLC Splitter,G657A مقسم الألياف الضوئية |
||
منتوج وصف

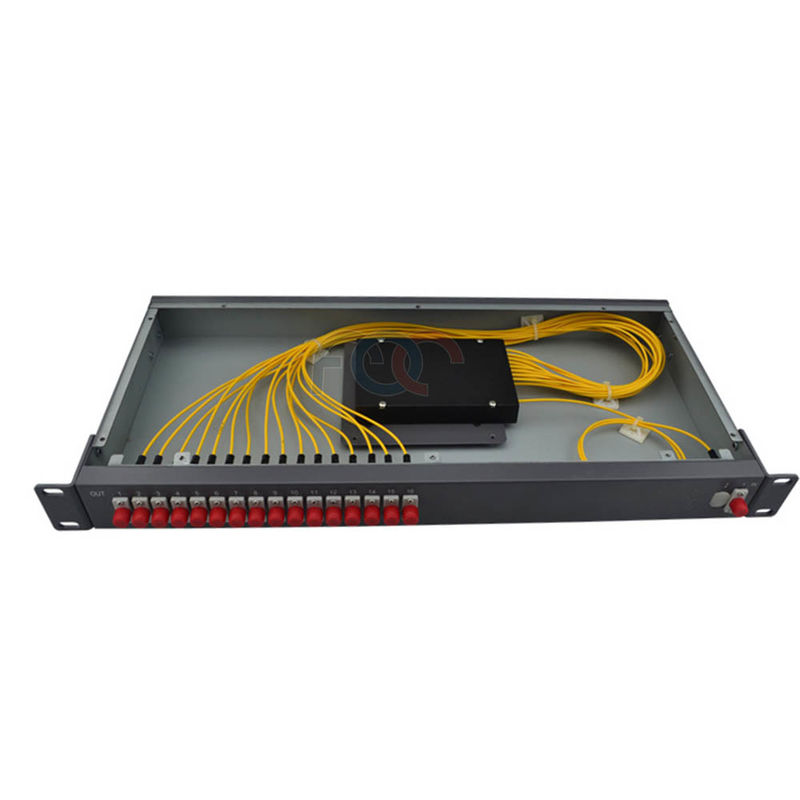

1 × 16 رف جبل PLC أحادي الوضع مقسم الألياف الضوئية FC / UPC
فاصل دائرة الموجة الضوئية المستوية (PLC) عبارة عن جهاز لإدارة الطاقة الضوئية يتم تصنيعه باستخدام تقنية الدليل الموجي البصري للسيليكا.إنه يتميز بالحجم الصغير والموثوقية العالية ونطاق الطول الموجي التشغيلي الواسع مع انتظام جيد من قناة إلى قناة.تستخدم وحدات PLC هذه على نطاق واسع في شبكات PON لتقسيم طاقة الإشارة الضوئية.تلبي جميع المنتجات متطلبات GR-1209-CORE-2001 و GR-1221-CORE-1999.
FOC COMMUNICATION CO.، LTDتوفر مجموعة متنوعة من مقسمات نوع حامل الرف 1xN و 2xN PLC 1U ، بما في ذلك 1x2 ، 1x4 ، 1x8 ، 1x16 ، 1x32 ، 1x64 1U فاصل PLC من النوع المثبت على الرف و 2 × 2 ، 2 × 4 ، 2 × 8 ، 2 × 16 ، 2 × 32 ، 2 × 64 1U .
سمات
حزمة نمط الرف جبل
نوع التكوين 1x32
نوع الألياف أحادية الوضع G.657A1
نوع الموصل FC / UPC
انخفاض خسارة الإدراج
انخفاض PDL
خسارة عائد عالية
موحد تقسيم الطاقة
تصميم مضغوط
الطول الموجي التشغيلي الواسع
درجة حرارة تشغيل واسعة
استقرار بيئي وميكانيكي ممتاز
مؤهل بموجب Telcordia GR-1221 و GR-1209
التطبيقات
أنظمة FTTX
شبكات الكيبل التلفزيوني
الشبكات البصرية التناظرية / الرقمية السلبية
تطبيقات أخرى في أنظمة الألياف البصرية
استخدام في الأماكن المغلقة فقط
المواصفات البصرية
|
معامل |
وحدة |
المواصفات (P Grade) |
|||||
|
رقم القناة |
|
1 × 2 |
1 × 4 |
1 × 8 |
1 × 16 |
1 × 32 |
1 × 64 |
|
عملية الطول الموجي |
نانومتر |
1260 1650 |
|||||
|
خسارة الإدراج (الحد الأقصى) |
ديسيبل |
4.3 |
7.4 |
10.7 |
13.9 |
17.2 |
21.5 |
|
التوحيد (الحد الأقصى) |
ديسيبل |
0.5 |
0.8 |
1.0 |
1.4 |
1.6 |
2.0 |
|
الخسارة المعتمدة على الاستقطاب |
ديسيبل |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
تعويض الخساره |
ديسيبل |
≥50 |
|||||
|
الاتجاهية |
ديسيبل |
≥50 |
|||||
|
درجة حرارة التشغيل |
℃ |
-40 + 85 |
|||||
|
درجة حرارة التخزين |
℃ |
-40 + 85 |
|||||
|
معامل |
وحدة |
المواصفات (P Grade) |
|||||
|
رقم القناة |
|
2 × 2 |
2 × 4 |
2 × 8 |
2 × 16 |
2 × 32 |
2 × 64 |
|
عملية الطول الموجي |
نانومتر |
1260 1650 |
|||||
|
خسارة الإدراج (الحد الأقصى) |
ديسيبل |
4.3 |
7.6 |
11.0 |
14.8 |
17.9 |
21.5 |
|
التوحيد (الحد الأقصى) |
ديسيبل |
0.8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.0 |
|
الخسارة المعتمدة على الاستقطاب |
ديسيبل |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
تعويض الخساره |
ديسيبل |
≥50 |
|||||
|
الاتجاهية |
ديسيبل |
≥50 |
|||||
|
درجة حرارة التشغيل |
℃ |
-40 + 85 |
|||||
|
درجة حرارة التخزين |
℃ |
-40 + 85 |
|||||
ملاحظة: جميع البيانات الواردة أعلاه لا تشمل الموصلات.
معلومات الطلبية
|
PLC |
|
|
|
|
|
|
|
|
ميناء |
نوع الألياف |
مدخل |
انتاج | |
طول الضفيرة |
موصل |
|
|
0102 = 1 × 2 |
1 = G652D ، 2 = G657A |
L = 900 ميكرون أنبوب فضفاض ، S = 2.0 مم ، R = 3.0 مم ، 0 = محول |
L = 900 ميكرون أنبوب فضفاض ، S = 2.0 مم ، R = 3.0 مم ، 0 = محول |
05-20 = 0.5-2.0 م ، 0 = محول ، X = أخرى |
FU = FC / UPC ، FA = FC / APC ، SU = SC / UPC ، SA = SC / APC ، ST = ST / UPC ، LU = LC / UPC ، LA = LC / APC ، 00 = لا شيء ، X = أخرى |
يمكننا إنتاج العديد من المسلسلات من مقسمات PLC بما في ذلك:
1 × 2 ، 1 × 4 ، 1 × 8 ، 1 × 16 ، 1 × 32 ، 1 × 64 ، 2 × 4 ، 2 × 8 ، 2 × 16 ، 2 × 32 ، 2 × 64 مع الحزمة التالية
سلسلة الألياف العارية
حزمة أنبوب فضفاض صغير
نوع وحدة ABS
نوع صندوق LGX
لوحة التصحيح Rack Mount لتطبيق PON.
لوحة التصحيح المثبتة على الحائط لتطبيق PON
نوع إغلاق لصق الألياف البصرية المضمنة
منتصب نوع إغلاق لصق الألياف البصرية
