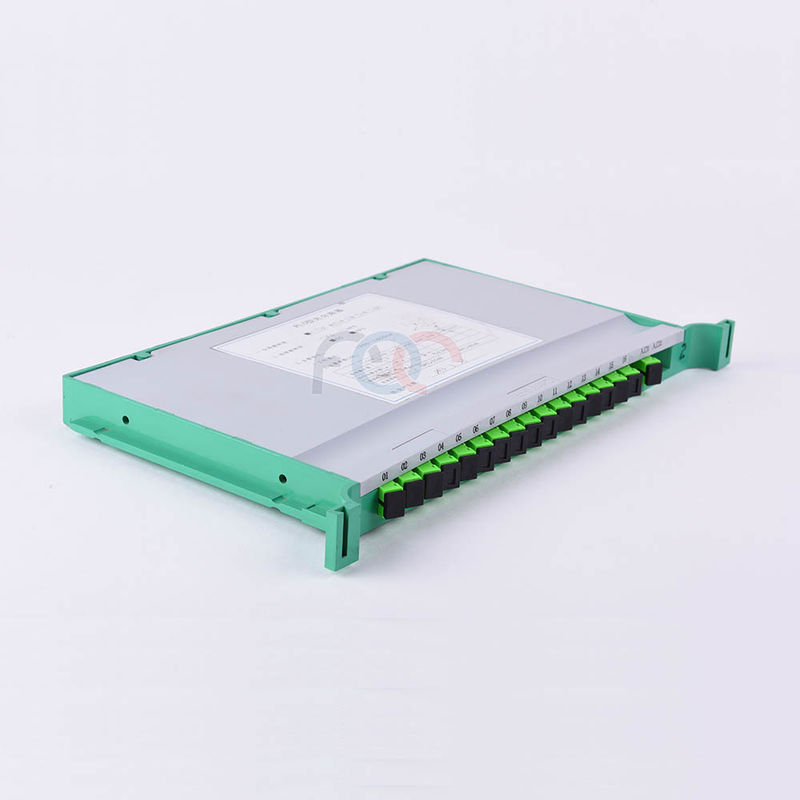

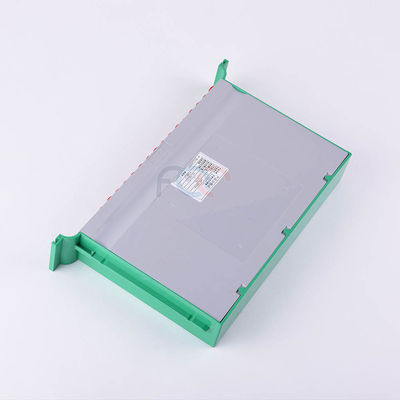

صينية الألياف PLC الفاصل 1x16 SC UPC Low PDL معبأة في ODF
تفاصيل المنتج:
| Place of Origin: | China |
| اسم العلامة التجارية: | FOCABLE |
| إصدار الشهادات: | ISO Certification and RoHS Compliant |
| Model Number: | 1*16 PLC Splitter Tray Type |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 10 قطع |
|---|---|
| Packaging Details: | 1pcs/blister box |
| Payment Terms: | Western Union, T/T |
| Supply Ability: | 90000PCS/MONTH |
|
معلومات تفصيلية |
|||
| Fiber type: | G657A | Type: | rack mount type |
|---|---|---|---|
| تطبيق: | شبكة FTTH FTTB FTTX | Operating temperature: | -40℃ to 85℃ |
| Connector: | SC/LC/FC/ST | Name: | Fiber PLC Splitter |
| تسليط الضوء: | صينية الألياف PLC الفاصل,جهاز تقسيم الألياف الضوئية PLC منخفض PDL,مقسم الألياف الضوئية SC UPC |
||
منتوج وصف
مقسم الألياف البصرية PLC من نوع الدرج ، 1x16 SC / UPC Low PDL ، معبأة في ODF
وحدة المقسم البصري من نوع علبة الجسم البلاستيكية هي بشكل أساسي تطبيق شبكة توزيع الضوء (ODN) ، يتم وضعها بشكل رئيسي في نقطة التقارب المحلية (LCP) خزانة ODF أو مكان صندوق موصل الكابلات ، وستكون توزيع متوسط طاقة الألياف الضوئية الرئيسي لعدة طرق ، وذلك لتحقيق نهاية القرية (نهاية المبنى ، الفلل) وصول متعدد المستخدمين.
يستخدم هذا المنتج بشكل أساسي في خزانة ODF المعيارية للتصميم الكهربائي أو صندوق موصل الكابل.تحتوي اللوحة على شفة واحدة أو اثنتين مستوردة من FC (أو SC) ، كمدخلات من الألياف ، والعديد من شفة FC (أو SC) المستوردة ، كنهاية إخراج الألياف ، وهيكل مضغوط ، وقابس المستخدم وتشغيله.
يمكن للبليت البلاستيكي تثبيت مجموعة متنوعة من تحويل الضوء PLC أو FBT ذي النسبة الطيفية ، ومعلمة الأداء ، يرجى الرجوع إلى تحويل ضوء الكاسيت.في الوقت نفسه ، يمكن أيضًا اختيار نوعين من زاوية الفم الخفيفة اليسرى المائلة للخارج أو الزاوية اليمنى للخارج ، من أجل تلبية الاحتياجات المختلفة.تعاون مع شريحة قابلة للتعديل ، يمكن تثبيتها في جميع أنواع صندوق نقل الكابلات أو ODF.
FOC COMMUNICATION CO.، LTDتوفر مجموعة متنوعة من مقسمات نوع حامل الرف 1xN و 2xN PLC 1U ، بما في ذلك 1x2 ، 1x4 ، 1x8 ، 1x16 ، 1x32 ، 1x64 1U فاصل PLC من النوع المثبت على الرف و 2 × 2 ، 2 × 4 ، 2 × 8 ، 2 × 16 ، 2 × 32 ، 2 × 64 1U .
سمات
تصميم مضغوط
انخفاض فقدان الإدراج وانخفاض PDL
موثوقية عالية
أهمية القناة العالية
نطاق واسع من الطول الموجي
نطاق كبير للتشغيل ودرجة الحرارة
التعبئة والتغليف والتكوين حسب الطلب
مؤهلات Telcordia GR1209 / 1221 الكاملة
التطبيقات
الإتصالات
شبكة المنطقة المحلية
الألياف البصرية إلى المنازل
نقل الفيديو
استشعار الألياف الضوئية
أدوات الاختبار
الكيبل التلفزيوني
المواصفات البصرية
|
معامل |
وحدة |
المواصفات (P Grade) |
|||||
|
رقم القناة |
|
1 × 2 |
1 × 4 |
1 × 8 |
1 × 16 |
1 × 32 |
1 × 64 |
|
عملية الطول الموجي |
نانومتر |
1260 1650 |
|||||
|
خسارة الإدراج (الحد الأقصى) |
ديسيبل |
4.3 |
7.4 |
10.7 |
13.9 |
17.2 |
21.5 |
|
التوحيد (الحد الأقصى) |
ديسيبل |
0.5 |
0.8 |
1.0 |
1.4 |
1.6 |
2.0 |
|
الخسارة المعتمدة على الاستقطاب |
ديسيبل |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
تعويض الخساره |
ديسيبل |
≥50 |
|||||
|
الاتجاهية |
ديسيبل |
≥50 |
|||||
|
درجة حرارة التشغيل |
℃ |
-40 + 85 |
|||||
|
درجة حرارة التخزين |
℃ |
-40 + 85 |
|||||
|
معامل |
وحدة |
المواصفات (P Grade) |
|||||
|
رقم القناة |
|
2 × 2 |
2 × 4 |
2 × 8 |
2 × 16 |
2 × 32 |
2 × 64 |
|
عملية الطول الموجي |
نانومتر |
1260 1650 |
|||||
|
خسارة الإدراج (الحد الأقصى) |
ديسيبل |
4.3 |
7.6 |
11.0 |
14.8 |
17.9 |
21.5 |
|
التوحيد (الحد الأقصى) |
ديسيبل |
0.8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.0 |
|
الخسارة المعتمدة على الاستقطاب |
ديسيبل |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
تعويض الخساره |
ديسيبل |
≥50 |
|||||
|
الاتجاهية |
ديسيبل |
≥50 |
|||||
|
درجة حرارة التشغيل |
℃ |
-40 + 85 |
|||||
|
درجة حرارة التخزين |
℃ |
-40 + 85 |
|||||
ملاحظة: جميع البيانات الواردة أعلاه لا تشمل الموصلات.
معلومات الطلبية
|
PLC |
|
|
|
|
|
|
|
|
ميناء |
نوع الألياف |
مدخل |
انتاج | |
طول الضفيرة |
موصل |
|
|
0102 = 1 × 2 |
1 = G652D ، 2 = G657A |
L = 900 ميكرون أنبوب فضفاض ، S = 2.0 مم ، R = 3.0 مم ، 0 = محول |
L = 900 ميكرون أنبوب فضفاض ، S = 2.0 مم ، R = 3.0 مم ، 0 = محول |
05-20 = 0.5-2.0 م ، 0 = محول ، X = أخرى |
FU = FC / UPC ، FA = FC / APC ، SU = SC / UPC ، SA = SC / APC ، ST = ST / UPC ، LU = LC / UPC ، LA = LC / APC ، 00 = لا شيء ، X = أخرى |
يمكننا إنتاج العديد من المسلسلات من مقسمات PLC بما في ذلك:
1 × 2 ، 1 × 4 ، 1 × 8 ، 1 × 16 ، 1 × 32 ، 1 × 64 ، 2 × 4 ، 2 × 8 ، 2 × 16 ، 2 × 32 ، 2 × 64 مع الحزمة التالية
سلسلة الألياف العارية
حزمة أنبوب فضفاض صغير
نوع وحدة ABS
نوع صندوق LGX
لوحة التصحيح Rack Mount لتطبيق PON.
لوحة التصحيح المثبتة على الحائط لتطبيق PON
نوع إغلاق لصق الألياف البصرية المضمنة
منتصب نوع إغلاق لصق الألياف البصرية
