ODVA المقبس IP67 للماء SC / APC كابل الألياف البصرية FTTA استخدام الأشعة فوق البنفسجية مقاومة لل
تفاصيل المنتج:
مكان المنشأ: | الصين |
اسم العلامة التجارية: | FOCABLE |
إصدار الشهادات: | RoHS Compliant, SGS Certificate, ISO Certificate |
رقم الموديل: | نوع ODVA رابط SC |
شروط الدفع والشحن:
الحد الأدنى لكمية: | 10pcs |
---|---|
تفاصيل التغليف: | كيس 1pcs/pe |
وقت التسليم: | 3 - 5days |
معلومات تفصيلية |
|||
ليف نوع: | G.652D، G.657A | كبل مادة: | بولي كلوريد الفينيل، LSZH، OFNP، OFNR، Hytrel |
---|---|---|---|
كبل قطر: | 2.0MM، 3.0MM | رابط: | SC/آسيا والمحيط الهادئ، واتفاقية استكهولم واتحاد الوطنيين الكونغوليين، FC/آسيا والمحيط الهادئ، نادي |
لب: | البسيط، دوبلكس، 4cores، 6cores، 8cores، 12cores، 24cores، 48cores | طول: | 1 م، م 2، م 3، م 5 أو حسب طلب العميل |
تسليط الضوء: | ,كبل الألياف المتعدد,multimode fiber optic cable |
منتوج وصف

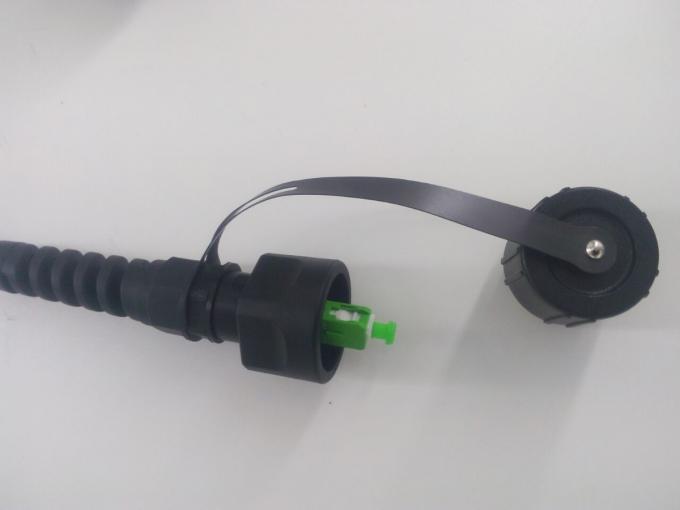

ODVA المقبس IP67 للماء SC / APC كابل الألياف البصرية FTTA استخدام الأشعة فوق البنفسجية مقاومة لل
ODVA كابلات الألياف البصرية وIP67 تصنيف الكابلات الوعرة، فهي تستخدم في FTTA والصناعية والعسكرية، والعديد من بيئات قاسية مماثلة في الأماكن المغلقة / في الهواء الطلق. ODVA كابلات الألياف SC التصحيح هي نوع الكابلات المزدوجة، موصل التي يتميز بها مصراع الربيع محملة حماية المعادن وعالية الحلقات الألياف الدقيقة، ODVA SC متاح في كل من وضع والمتعدد الإصدارات واحدة مع الكابلات المخصصة.
تصنيفات ختم البيئية وهي الخيار المثالي لانخفاض التكلفة، وسهلة الاستخدام الحل في الإدارة الصناعية والألياف إلى الهوائي (FTTA)، أو أي التطبيقات البيئية القاسية الأخرى. تشمل عروضنا SC / البسيط (1-الألياف)، LC / دوبلكس (2 الألياف) والخطة الرئيسية للعمليات الذكور أو الإناث (1-12-الألياف).
موصلات ODVA-SC، جنبا إلى جنب مع الكابل الضوئي الدعم، أصبحت واجهة موحدة محددة في الجيل الثالث 3G، 4G ومحطة واي ماكس قاعدة لاسلكي عن بعد والألياف إلى ل-الهوائي التطبيقات. المنتج ومع ذلك، لا يقتصر على التطبيقات المذكورة أعلاه. لقد مرت كابل المجالس ODVA-SC الاختبارات مثل ضباب الملح والاهتزاز والصدمات وتلبية حماية الطبقة IP67. وهي مناسبة أيضا للاستثمارات الصناعية والفضاء والدفاع.
الميزات
الوعرة الضميمة تصنيف IP67
الأداء البصري استثنائية في عالية الكثافة LC معيار موصل متوافق. قبعات متكاملة عن موصلات ومصاريع في المقرنات توفر كلا سلامة العين بالليزر ونهاية لحماية الوجه أثناء التزاوج / demating
على غرار حربة الذاتية المحاذاة، والسكن مرتبطا
سهولة الاستخدام في جميع الحالات التزاوج
المعايير
IEC 50516-2-1 "مجموعات موصل الصناعية ومكونات ربط لاستخدامها في السيطرة الألياف البصرية وأنظمة الاتصالات".
أنواع توافره
موصل إنهاء
مجموعة الموصل، (سيتم إنهاؤها مع معدات خاصة الماس)
- تصنيف IP67 لضمان الحماية من الغبار والماء الغمر
- LC موصل تأهل إلى تيلكورديا GR-326 وTIA / EIA 568B.3
- درجة الحرارة تتراوح من -40 درجة مئوية إلى + 85 ° C
- على غرار حربة الميكانيكية قفل
- مواد مقاومة للحريق في ماي 94 V-0
التطبيقات
- البيئات القاسية حيث المواد الكيميائية والغازات المسببة للتآكل والسوائل هي
مألوف
- داخل والآلات والمعدات الصناعية خارج تلك الواجهة مع شبكات إيثرنت الصناعية
- تطبيقات واجهة عن بعد مثل الأبراج والهوائيات، وكذلك الألياف الضوئية في PON وفي التطبيقات المنزلية
- أجهزة التوجيه النقالة والأجهزة الإنترنت
معلمات الموصل
بند | اكتب | معامل |
فقدان الإدراج | SM | ≤0.30dB |
MM | ≤0.30dB | |
تعويض الخساره | SM | ≥50dB |
MM | ≥35dB | |
تكرار الاختبار | Loss≤0.1dB إضافية | |
استقرار درجة حرارة (-40 ℃ ~ 85 ℃) | Loss≤0.2dB إضافية، | |
مقاومة السقوط الحر | 500 تقع على الخرسانة من 1.2M ارتفاع | |
عثرة المقاومة | 4000 المطبات @ تسارع 40G | |
قوة الشد | الشد 1500N، كابل يتوقف | |
درجة حرارة التشغيل | -40 إلى + 70 ° C | |
درجة حرارة التخزين | -55 إلى + 85 ° C |
بيانات الفحص الفني
عنصر اختبار | حالة اختبار |
الرطب المقاومة | درجة الحرارة: 85ºC / الرطوبة النسبية 85٪ / 14days / الإدراج loss≤0.1dB |
التغير في درجة الحرارة | درجة الحرارة: -40ºC ~ + 75ºC / الرطوبة النسبية 10٪ -80٪ / 42 التكرار / 14days / الإدراج loss≤0.1dB |
مقاوم المياه | درجة الحرارة: 43ºC، /PH5.5،/ 7DAYS / الإدراج loss≤0.1dB |
حيوية | أرجوحة 1.52mm / تردد 10HZ ~ 55Hz، / X، Y، Z ثلاثة اتجاهات: 2 ساعة / الإدراج loss≤0.1dB |
تحميل منحنى | 0.454kg تحميل / 100circles الإدراج loss≤0.1dB |
تحميل التواء | 0.454kg تحميل / 10 دوائر فقدان الإدراج ≤0.1dB |
المقاومة الشدودية | 0.23kg سحب (الألياف عري)، 1.0KG (مع شل) insertion≤0.1dB |
إضراب | 1.8M عالية، ثلاثة اتجاهات، و 8 في كل اتجاه / الإدراج loss≤0.1dB |
مرجع أساسي | Bellcore TA-NWT-001209 الإدراج loss≤0.1dB |
ريما ملاحظة: منعطف الحمل والتواء الحمل ليست مناسبة للحبل 0.9mm والتصحيح أو ضفيرة.
ترتيب المعلومات طلب
السطح البيني | الموصل | الطول | OD | لون سترة | معطف | نوع الألياف | النوى |
P-PC | FC-FC | 1M | 0.9mm و | B-الأسود | P-PVC | SM | البسيط |
U-UPC | SC-SC | 3M | 1.6MM | Y-الأصفر | L-LSZH | MM 50 / 125um | دوبلكس |
A-APC | LC-LC | 5M | 1.8MM | W وايت | OFNR | MM 62.5 / 125um | 4cores |
ST-ST | 10M | 2.0MM | حسب الطلب | OFNP | MM OM3 | 6cores | |
MU-MU | حسب الطلب | 3.0MM | حسب الطلب | MM OM4 | 8cores | ||
MTRJ-MTRJ | حسب الطلب | 12cores | |||||
E2000-E2000 | 24cores | ||||||
DIN | حسب الطلب | ||||||
حسب الطلب |
